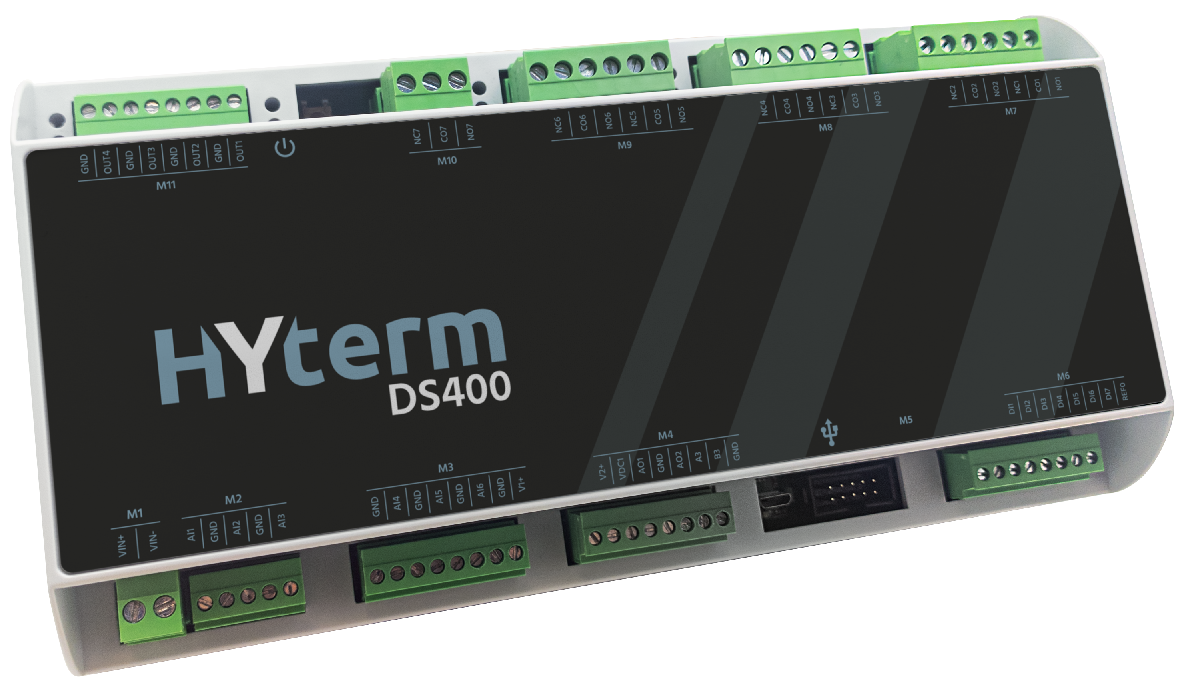

DS400
Extension de contrôle pour systèmes adiabatiques
DS400 est une extension conçue pour le contrôle des systèmes adiabatiques montés sur des échangeurs de chaleur à faisceau ailetté, à associer au régulateur DT400.
DS400 est une extension conçue pour le contrôle des systèmes adiabatiques montés sur des échangeurs de chaleur à faisceau ailetté, à associer au régulateur DT400.
Grâce à son intégration avec le DT400, il peut transmettre les données de processus à la plateforme HyCloud, permettant la surveillance et l’assistance de l’échangeur thermique partout dans le monde.
Grâce au mode de fonctionnement Water Saving, il est capable de limiter la consommation d’eau tout en garantissant les performances de l’unité ventilée.
Basé sur une plateforme moderne équipée d’un processeur de dernière génération, il permet la mise à jour du firmware de manière simple et intuitive grâce au port USB intégré.
Active à intervalles réguliers définis par l’utilisateur le système adiabatique afin d’éviter le blocage mécanique des vannes et de la pompe dû à des périodes d’arrêt trop longues de l’installation.
Contrôle des systèmes adiabatiques par pulvérisation haute et basse pression ainsi que des systèmes adiabatiques à panneaux évaporatifs dans une solution unique.
| DONNÉES TECHNIQUES | |
|---|---|
| Tension nominale | 24Vac ± 10% 50/60Hz / 20 ÷ 32Vdc |
| Puissance absorbée | 20VA |
| Connexions électriques | Bornier extractible à vis pas 3,81 (Signal) / Bornier extractible à vis pas 5 (Relais) |
| Section des câbles | min 0,5 mmq ÷ max 2,5 mmq / min 20 AWG Cu ÷ max 14 AWG Cu |
| CONDITIONS D’UTILISATION | |
|---|---|
| Température de fonctionnement | -20÷60°C – Rh max 85% sans condensation |
| Température de stockage | –35÷85°C – Rh max 85% sans condensation |
| Vibrations | Vibrations < 1g (9,8ms2) |
| Indice de protection | IP20 |
| NORMES | |
|---|---|
| Conformité | 2014/30/UE (EMC–Compatibilité électromagnétique) |
| Normes de référence | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4; EN 55014-1, EN 55014-2 |
| CONNECTIVITÉ | |
|---|---|
| Lignes de communication | Ligne série (Communication avec DT400) |
| USB | Micro USB |
| BOÎTIER | |
|---|---|
| Montage | Sur rail DIN selon DIN 43880 CEI EN 50022 |
| Matériau | PC/ABS |
| Couleur | Gris RAL 7035 + Bleu RAL 5014 |
| Dimensions | 224 × 113 × 50 mm |
| Poids | 500 g |
| ENTRÉES / SORTIES | |
|---|---|
| Entrées analogiques configurables | 4 entrées configurables (0-5V, 0-10V, 0-20mA, 4-20mA, NTC) |
| Entrées analogiques fixes | 2 entrées fixes 0-10V |
| Entrées numériques | 7 entrées numériques (contact sec) |
| Sorties analogiques | 2 sorties analogiques 0-10V max 20mA |
| Sorties numériques | 7 sorties numériques (contact inverseur 250V 3A) |
| Sorties numériques statiques | 4 sorties statiques 24Vdc 500mA |
| CODES PRODUIT | |
|---|---|
| 10.018.00.0000 | DS400 - Extension adiabatique 24V 50/60Hz IP20 |
| TYPE | DOCUMENT TÉLÉCHARGEABLE | DATE |
|---|---|---|
| Fiche Technique | 12/05/2026 | |
| Déclaration CE | 13/05/2026 | |
| Déclaration UKCA | 13/05/2026 | |
| Schéma électrique | 06/05/2026 | |
| Dessin mécanique | 06/05/2026 |
