DS400
Espansione di controllo per sistemi adiabatici
DS400 è un’espansione nata per il controllo di sistemi adiabatici montati su scambiatori di calore a pacco alettato, da abbinare al regolatore DT400.
DS400 è un’espansione nata per il controllo di sistemi adiabatici montati su scambiatori di calore a pacco alettato, da abbinare al regolatore DT400.
Grazie alla sua integrazione con DT400 può trasmettere i dati di processo alla piattaforma HyCloud permettendo il monitoraggio e l’assistenza allo scambiatore di calore in qualsiasi parte del mondo.
Grazie alla modalità di funzionamento Water Saving è in grado di limitare i consumi d’acqua garantendo comunque le prestazioni dell’unità ventilata.
Basato su una moderna piattaforma equipaggiata con un processore di ultima generazione permette l’aggiornamento del FW in modo semplice ed intuitivo grazie alla porta USB incorporata.
Attiva ad intervalli regolari impostati dall’utente il sistema adiabatico per evitare il blocco meccanico di valvole e pompa dovuti a periodi troppo lunghi di fermo impianto.
Controllo dei sistemi adiabatici spray ad alta e bassa pressione e dei sistemi adiabatici a pannelli evaporativi in un’unica soluzione.
| DATI TECNICI | |
|---|---|
| Tensione nominale | 24Vac ± 10% 50/60Hz / 20 ÷ 32Vdc |
| Potenza assorbita | 20VA |
| Connessioni elettriche | Morsettiera estraibile a vite passo 3,81 (Segnale) / Morsettiera estraibile a vite passo 5 (Relè) |
| Sezione dei cavi | min 0,5 mmq ÷ max 2,5 mmq / min 20 AWG Cu ÷ max 14 AWG Cu |
| CONDIZIONI DI UTILIZZO | |
|---|---|
| Temperatura operativa | -20÷60°C – Rh max 85% non condensate |
| Temperatura di stoccaggio | –35÷85°C – Rh max 85% non condensate |
| Vibrazioni | Vibrazioni < 1g (9,8ms2) |
| Grado di protezione | IP20 |
| NORMATIVE | |
|---|---|
| Conformità | 2014/30/UE (EMC–Compatibilità elettromagnetica) |
| Norme di riferimento | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4; EN 55014-1, EN 55014-2 |
| CONNETTIVITA' | |
|---|---|
| Linee di comunicazione | Linea seriale (Comunicazione con DT400) |
| USB | Micro USB |
| CONTENITORE | |
|---|---|
| Montaggio | Su guida DIN secondo DIN 43880 CEI EN 50022 |
| Materiale | PC/ABS |
| Colore | Grigio RAL 7035 + Blue RAL 5014 |
| Dimensioni | 224 × 113 × 50 mm |
| Peso | 500 g |
| INGRESSI/USCITE | |
|---|---|
| Ingressi analogici configurabili | 4 ingressi configurabili (0-5V, 0-10V, 0-20mA, 4-20mA, NTC) |
| Ingressi analogici fissi | 2 ingressi fissi 0-10V |
| Ingressi digitali | 7 ingressi digitali (contatto pulito) |
| Uscite analogiche | 2 uscite analogiche 0-10V max 20mA |
| Uscite digitali | 7 uscite digitali (contatto in scambio 250V 3A) |
| Uscite digitali statiche | 4 uscite statiche 24Vdc 500mA |
| CODICI PRODOTTO | |
|---|---|
| 10.018.00.0000 | DS400 - Espansione adiabatica 24V 50/60Hz IP20 |
DB100 e' una famiglia di visualizzatori remoti per i controllori della serie DT. Sono equipaggiati con 6 tasti e un display TFT grafico con risoluzione 320x240 pixel, a colori e retroilluminato a LED.
DT400 è un controllore evoluto nato per la regolazione della velocità di ventilatori elettronici montati su scambiatori di calore a pacco alettato. DT400 è stato progettato per applicazioni mission critical, come datacenter e la generazione di energia.
DR100 è un'espansione nata per il controllo della vasca di ricircolo di sistemi adiabatici montati su scambiatori di calore a pacco alettato da abbinare ai regolatori DT400 e DS400.
| TIPO | DOCUMENTO SCARICABILE | DATA |
|---|---|---|
| Scheda Tecnica | 12/05/2026 | |
| Dichiarazione CE | 13/05/2026 | |
| Dichiarazione UKCA | 13/05/2026 | |

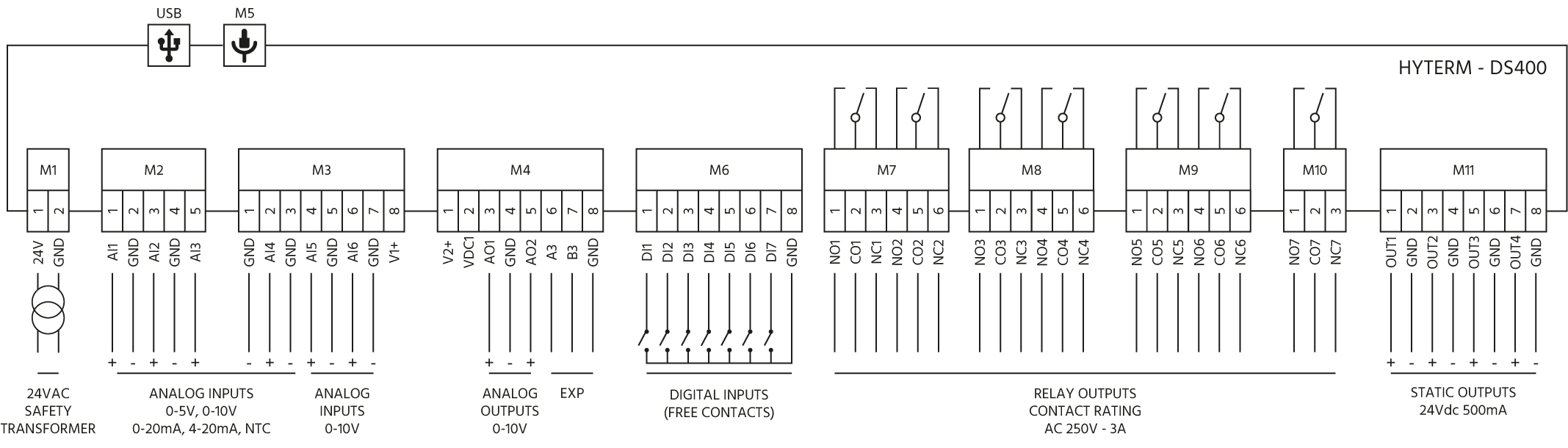

| Schema elettrico | 06/05/2026 | |
