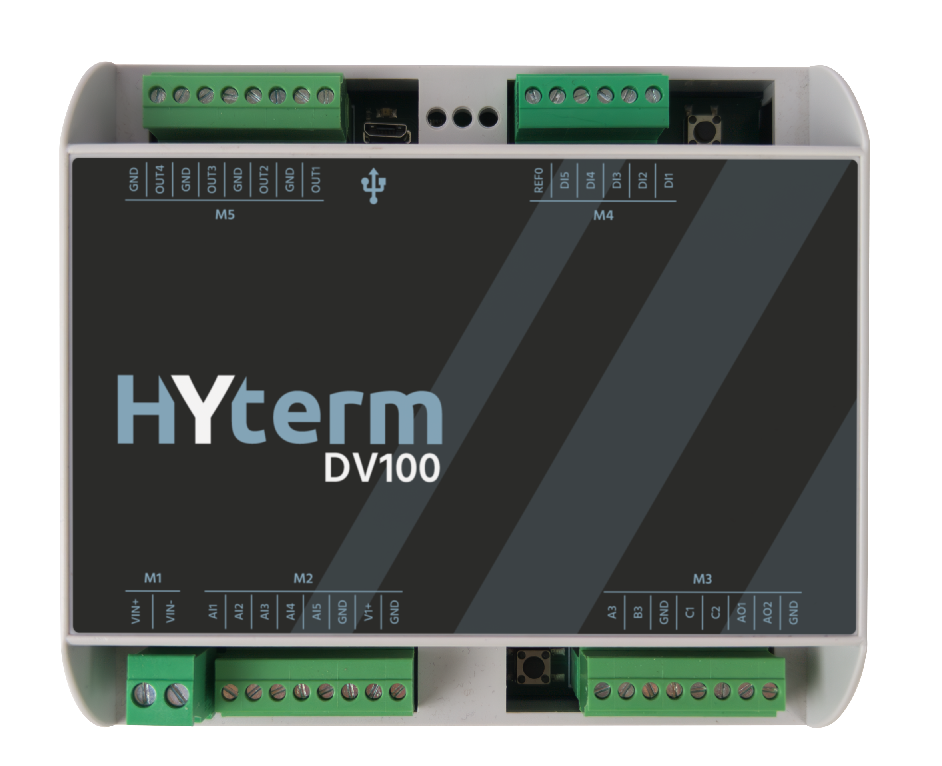

DV100
Espansione di controllo per valvole a tre vie
DV100 è un'espansione nata per il controllo della valvola a tre vie montata su scambiatori di calore a pacco alettato, da abbinare al regolatore DT400.
DV100 è un'espansione nata per il controllo della valvola a tre vie montata su scambiatori di calore a pacco alettato, da abbinare al regolatore DT400.
Grazie alla sua integrazione con DT400 può trasmettere i dati di processo alla piattaforma HyCloud permettendo il monitoraggio e l'assistenza allo scambiatore di calore in qualsiasi parte del mondo.
Mantiene costante la temperatura dell'acqua verso le Data halls modulando l'apertura della valvola a tre vie.
Basato su una moderna piattaforma equipaggiata con un processore di ultima generazione permette l'aggiornamento del FW in modo semplice ed intuitivo grazie alla porta USB incorporata.
| DATI TECNICI | |
|---|---|
| Tensione nominale | 24Vac ± 10% 50/60Hz / 20 ÷ 32Vdc |
| Potenza assorbita | 20VA |
| Connessione elettriche | Morsettiera estraibile a vite passo 3,81 (Segnale) |
| Sezione cavi | min 0,5 mmq ÷ max 2,5mm² / min 20 AWG Cu ÷ max 14 AWG Cu |
| INGRESSI/USCITE | |
|---|---|
| Ingressi analogici | 3 ingressi fissi 4-20mA / 2 ingressi fissi NTC |
| Ingressi digitali | 5 ingressi digitali (contatto pulito) / Tutti gli ingressi possono essere configurati NO o NC |
| Uscite analogiche | 2 uscite analogiche 0-10V (max 20mA), 4-20mA |
| Uscite digitali statiche | 4 uscite statiche 24Vdc 500mA |
| CONNETTIVITA' | |
|---|---|
| Linee seriali | Linea seriale (Comunicazione con DT400) |
| USB | Micro USB |
| CONTENITORE | |
|---|---|
| Montaggio | Su guida DIN secondo DIN 43880 CEI EN 50022 |
| Materiale | PC/ABS |
| Dimensioni | 121 × 111 × 49 mm |
| Peso | 250 g |
| Colore | Grigio RAL 7035 + Blue RAL 5014 |
| CONDIZIONI DI UTILIZZO | |
|---|---|
| Temperatura operativa | -20÷60°C – Rh max 85% non condensate |
| Temperatura di stoccaggio | –35÷85°C – Rh max 85% non condensate |
| Vibrazioni | Vibrazioni < 1g (9,8ms²) |
| Grado di protezione | IP20 |
| NORMATIVE | |
|---|---|
| Conformità | 2014/30/UE (EMC–Compatibilità elettromagnetica) |
| Norme di riferimento | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4; EN 55014-1, EN 55014-2 |
| CODICI PRODOTTO | |
|---|---|
| 10.019.00.0000 | DV100 - Espansione valvola a tre vie 24V 50/60Hz IP20 |
