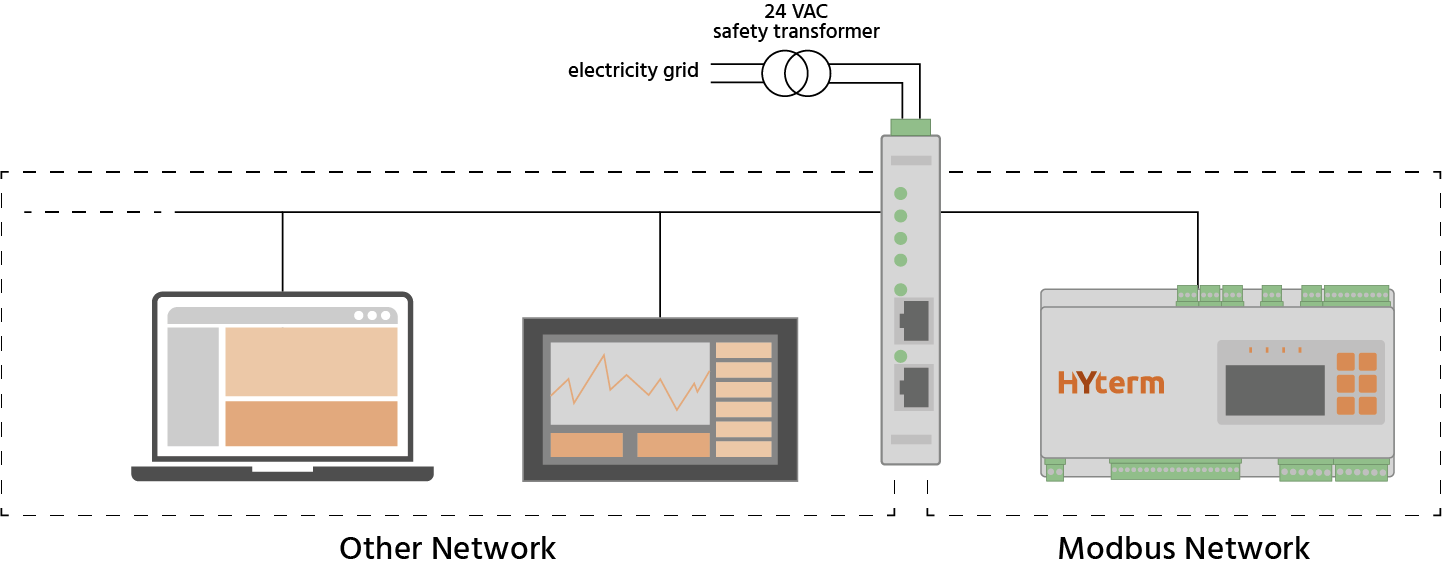

I convertitori di protocollo della famiglia CPE sono stati ideati per connettere i regolatori prodotti da Hyterm alle reti di comunicazione e bus di campo per building e industrial automation più diffuse sul mercato.
La connessione Plug & Play ai regolatori della famiglia FC non richiede programmazione o parametrizzazione iniziale semplificando lo start up della macchina.
Realizzati in contenitori standard piccoli e compatti, si montano su barra DIN permettendo l’installazione in spazi limitati.
| DATI TECNICI | |
|---|---|
| Tensione nominale: | 8÷24Vac 50/60Hz o 12÷35Vdc |
| Potenza assorbita: | 5VA |
| Connessione elettriche: | Morsettiera estraibile a vite passo 5,08 (Alimentazione) |
| Sezione cavi: | min 0.5 mmq ÷ max 2.5 mmq / min 20 AWG Cu ÷ max 14 AWG Cu |
| CONDIZIONI DI UTILIZZO | |
|---|---|
| Temperatura operativa: | -40÷85°C – Rh max 85% non condensante |
| Temperatura di stoccaggio: | -40÷85°C – Rh max 85% non condensante |
| Vibrazioni: | minore di 1g (9,8ms2) |
| Grado di protezione: | IP20 |
| Classe di Isolamento: | Triplo isolamento tra alimentazione Isolamento e porte di comunicazione |
| PROTOCOLLI | |
|---|---|
| MODBUS RTU RS485 vs: |
|
| CONTENITORE | |
|---|---|
| Montaggio: | su guida DIN secondo DIN 43880 CEI EN 50022 |
| Materiale: | PC / ABS |
| Autoestinguenza: | V0 - 5VB (secondo UL94) |
| GWFI: | 960°C (secondo IEC 606925-2-12) |
| Colore: | Grigio RAL 7035 |
| MISURE | |
|---|---|

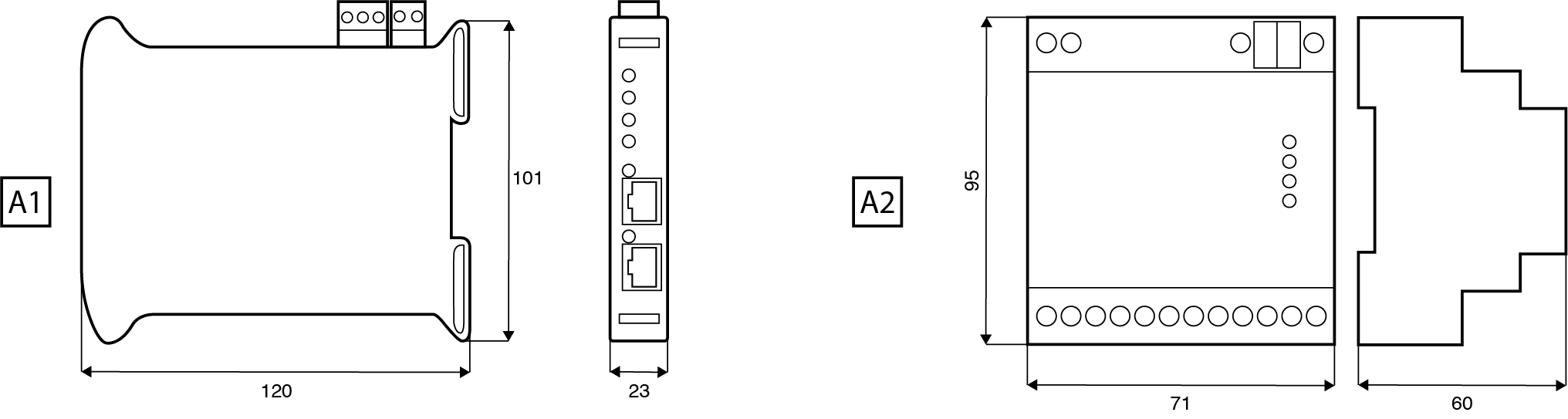

| Dimensioni: |
A1: 23 x 101 x 120 mm A2: 71 x 95 x 60 mm |
| Peso: | 200g |
| NORMATIVE | |
|---|---|
| Conformità: | 2014/30/UE (EMC–Compatibilità elettromagnetica) |
| Norme di riferimento: | EN 61000-6-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11, ENV 50204 |
| CODICI PRODOTTO | |
|---|---|
| 12.001.00.0000 | CPE100 - Contenitore A1 - BACnet IP Slave - MODBUS RTU RS485 |
| 12.001.00.0001 | CPE101 - Contenitore A1 - BACnet MSTP Slave - MODBUS RTU RS485 |
| 12.001.00.0002 | CPE102 - Contenitore A1 - PROFINET - MODBUS RTU RS485 |
| 12.001.00.0003 | CPE103 - Contenitore A1 - PROFIBUS DP Slave - MODBUS RTU RS485 |
| 12.001.00.0004 | CPE104 - Contenitore A1 - MODBUS TCP Slave - MODBUS RTU RS485 |
| 12.001.00.0005 | CPE105 - Contenitore A1 - Ethernet - MODBUS RTU RS485 |
| 12.001.00.0006 | CPE106 - Contenitore A1 - Ethernet/IP - MODBUS RTU RS485 |
| 12.001.00.0007 | CPE107 - Contenitore A2 - KNX Converter - MODBUS RTU RS485 |
| 12.001.00.0008 | CPE108 - Contenitore A1 - SNMP Agent Converter - MODBUS RTU RS485 |
FC400 è un controllore evoluto nato per la regolazione della velocità di ventilatori elettronici montati su scambiatori di calore a pacco alettato. Viene impiegato nei più disparati settori applicativi quali ad esempio agricoltura, HVAC, industria di processo, datacenter.
| TIPO | DOCUMENTO SCARICABILE | DATA |
|---|---|---|
| Scheda Tecnica | 29/09/2021 | |
| Protocollo BACNET FC400 | 03/03/2025 | |
| Manuale CPE100 (BACNet) | 28/10/2025 | |
| Programma SWCPE10X (BACNet) | 28/10/2025 | |
| Protocollo PROFINET FC400 | 03/03/2025 | |
| Manuale CPE102 (PROFINET) | 28/10/2025 | |
| Programma SWCPE102 (PROFINET) | 28/10/2025 | |
| Protocollo PROFIBUS DP FC400 | 03/03/2025 | |
| Manuale CPE103 (PROFIBUS DP) | 28/10/2025 | |
| Programma SWCPE103 (PROFIBUS DP) | 28/10/2025 | |
| Disegno meccanico | 25/01/2023 |
