LC100 è un controllore nato per la regolazione della velocità di ventilatori elettronici montati su condensatori remoti ad aria. Viene impiegato in vari settori quali ad esempio HVAC, telecomunicazioni e agricoltura.
Ottimizzato per l'alimentazione di 4 ventilatori elettronici monofase e trifase
Attivazione automatica delle ventole in caso di rottura del trasduttore di pressione
Pronto all'uso, non richiede configurazione. LC100 è progettato per ridurre i tempi di montaggio. Ottimizza la linea produttiva.
| DATI TECNICI | |
|---|---|
| Tensione nominale | 230V 1Ph + N + PE ±10% 50/60Hz 400V 3Ph + PE ±10% 50/60Hz |
| Corrente assorbita | 10A |
| Connessione elettriche | Morsettiera a molla 2.5 mmq (potenza) Morsettiera a molla 1 mmq (segnale) |
| Sezione cavi | min 0.5 mmq ÷ max 2.5 mmq / min 20 AWG Cu ÷ max 14 AWG Cu |
| CONDIZIONI DI UTILIZZO | |
|---|---|
| Temperatura operativa | -20÷50°C – Rh max 85% non condensante |
| Temperatura di stoccaggio | -35÷85°C – Rh max 85% non condensante |
| Vibrazioni | minore di 1g (9,8ms2) |
| Grado di protezione | IP56 |
| MISURE | |
|---|---|
| Dimensioni | 201 x 154 x 154 mm (senza staffe di supporto) |
| Peso | - |
| INGRESSI/USCITE | |
|---|---|
| Ingressi analogici | 1 ingresso 4-20mA (0 - 50 Bar) |
| Ingressi digitali | 1 ingresso digitale (contatto pulito) Funzione ON/OFF |
| Uscite analogiche | 4 uscite analogiche 0-10V max 20mA |
| Uscite digitali | 1 uscita digitale (contatto in scambio 250V 3A) su plug-in opzionale |
| CONTENITORE | |
|---|---|
| Montaggio | A pannello |
| Materiale | Tecnopolimero GWPLAST 75 (Halogen Free) |
| Colore | Grigio RAL 7035 |
| Pressacavi | 10 x M20 |
| NORMATIVE | |
|---|---|
| Conformità | 2014/35/UE (LVT – Bassa Tensione) / 2014/30/UE (EMC–Compatibilità elettromagnetica) |
| Norme di riferimento | CEI EN60730-1, CEI EN60730-2-9, EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4; EN 55014-1, EN 55014-2 |
| CODICI PRODOTTO | |
|---|---|
| 10.014.00.0000 | LC100 - Regolatore di velocità per condensatori remoti (50 Bar) 230Vac 50/60Hz IP56 |
| 10.014.00.0001 | LC100 - Regolatore di velocità per condensatori remoti (50 Bar) 230Vac 50/60Hz IP56 + Plugin allarme |
| 10.014.00.0002 | LC100 - Regolatore di velocità per condensatori remoti (50 Bar) 400Vac 50/60Hz IP56 |
| 10.014.00.0003 | LC100 - Regolatore di velocità per condensatori remoti (50 Bar) 400Vac 50/60Hz IP56 + Plugin allarme |
LC150 è un controllore nato per la regolazione della velocità di ventilatori elettronici montati su drycooler. Viene impiegato in vari settori quali ad esempio HVAC, telecomunicazioni e agricoltura.
I sensori di pressione TP sono specificamente progettati per applicazioni industriali critiche come condizionamento dell'aria, refrigerazione e misurazione della pressione di aria e acqua.
| TIPO | DOCUMENTO SCARICABILE | DATA |
|---|---|---|

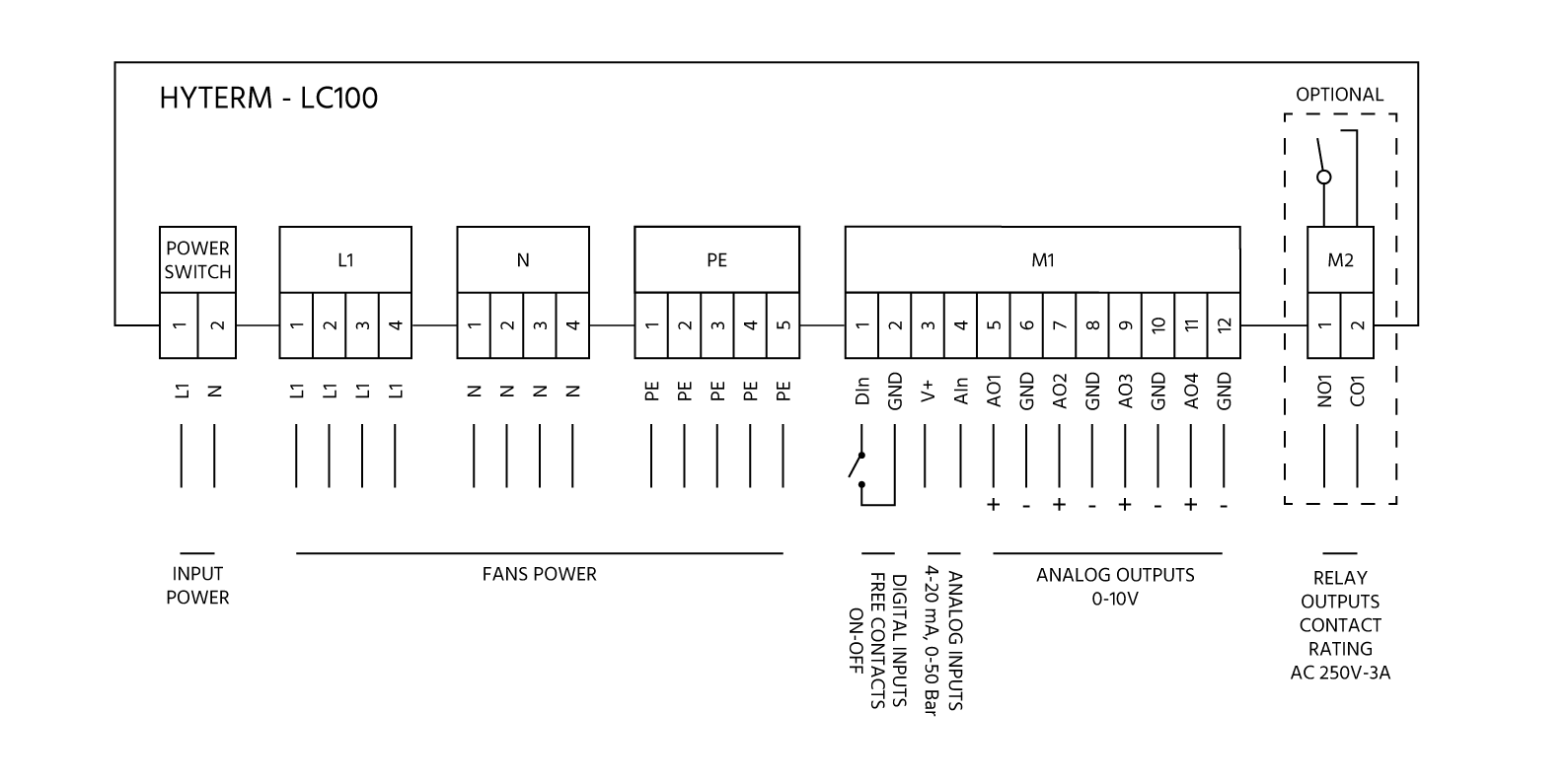

| Schema elettrico 230V | 07/04/2026 | |
| Schema elettrico 400V | 07/04/2026 | |

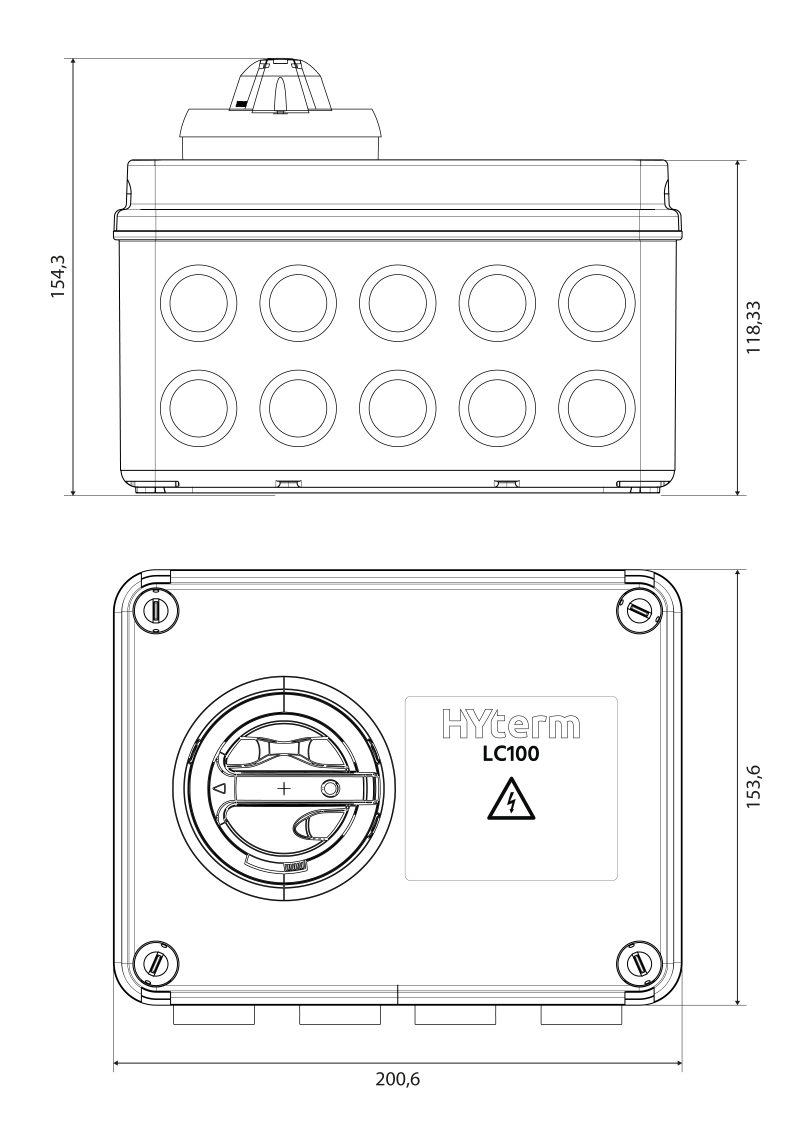

| Disegno meccanico LC100 | 07/04/2026 |
