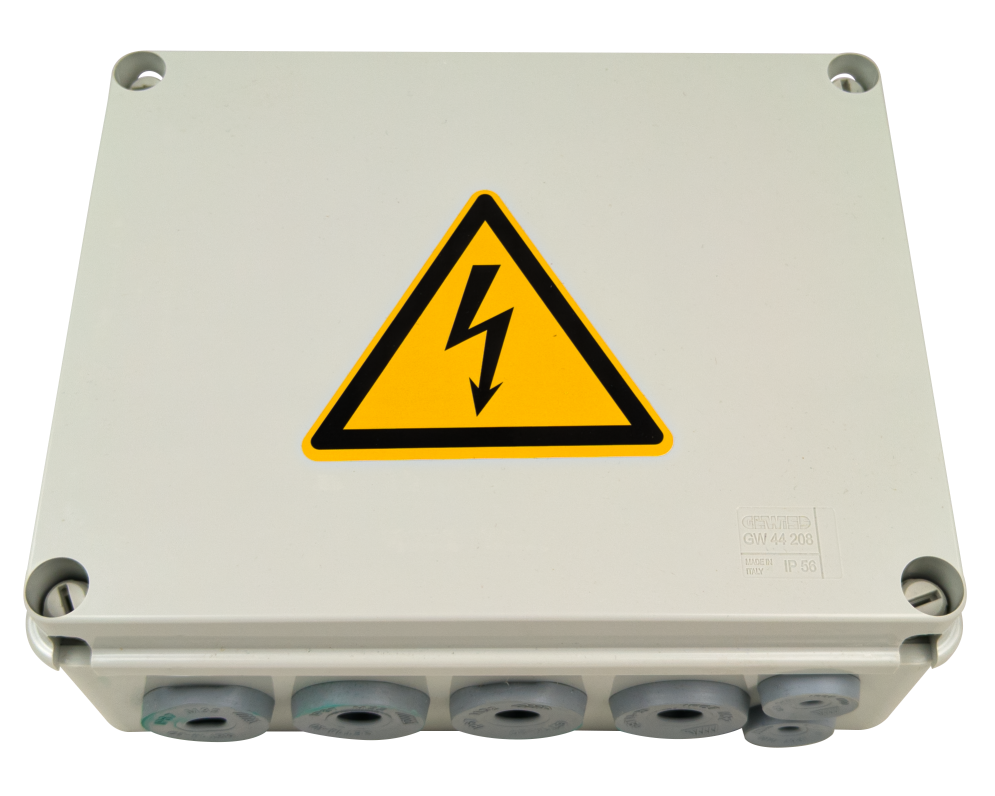

Scatola Elettrica BE2
Scatola di derivazione in materiale plastico con morsetti di potenza e segnali collegati separatamente per ciascun ventilatore.
Resistenza a temperatura ambiente fino a -40°C
3ph 380V-480V 50Hz/60Hz + PE
1ph 220V-240V 50Hz/60Hz +N + PE
Box in materiale plastico resistente ai raggi UV, con grado di protezione IP66.
Progettata per ventilatori EC.
-40÷80°C – Rh max 85% non condensante.
| DATI TECNICI | |
|---|---|
| Tensione nominale | 230V ±10% 50/60Hz (1Ph + N + PE) 400V ±10% 50/60Hz (3Ph + PE) |
| Corrente del ventilatore | Max 7A |
| Connessione elettriche | Morsetti a molla |
| Sezione cavi | min 0.5 mmq ÷ max 2.5 mmq / min 20 AWG Cu ÷ max 14 AWG Cu |
| CONDIZIONI DI UTILIZZO | |
|---|---|
| Temperatura operativa | -40÷80°C – Rh max 85% non condensante |
| Temperatura di stoccaggio | -40÷80°C – Rh max 85% non condensante |
| Vibrazioni | minore di 1g (9,8ms2) |
| CONTENITORE | |
|---|---|
| Montaggio | A pannello |
| Grado di protezione | IP66 |
| Materiale | Policarbonato |
| Autoestinguenza | V0 (secondo UL94) |
| Colore | Grigio RAL 7035 |
| Pressacavi | M20 |
| NORMATIVE | |
|---|---|
| Conformità | 2014/35/UE (LVT – Bassa Tensione) |
| Norme di riferimento | CEI EN 60204-1 |
| CODICI PRODOTTO | DIMENSIONI | FISSAGGIO | |
|---|---|---|---|
| 10.009.00.0060 | BE2 2 FAN – Scatola IP56 Potenza + Segnale EC -40°C IP66 | ? | ? |
| 10.009.00.0061 | BE2 4 FAN – Scatola IP56 Potenza + Segnale EC -40°C IP66 | ? | ? |
| 10.009.00.0062 | BE2 6 FAN – Scatola IP56 Potenza + Segnale EC -40°C IP66 | ? | ? |
| 10.009.00.0063 | BE2 8 FAN – Scatola IP56 Potenza + Segnale EC -40°C IP66 | ? | ? |
| 10.009.00.0064 | BE2 10 FAN – Scatola IP56 Potenza + Segnale EC -40°C IP66 | ? | ? |
| 10.009.00.0065 | BE2 12 FAN – Scatola IP56 Potenza + Segnale EC -40°C IP66 | ? | ? |
| 10.009.00.0066 | BE2 14 FAN – Scatola IP56 Potenza + Segnale EC -40°C IP66 | ? | ? |
| 10.009.00.0067 | BE2 16 FAN – Scatola IP56 Potenza + Segnale EC -40°C IP66 | ? | ? |
| 10.009.00.0068 | BE2 2 FAN – Scatola IP56 Potenza + Segnale EC Monofase -40°C IP66 | ? | ? |
| 10.009.00.0069 | BE2 4 FAN – Scatola IP56 Potenza + Segnale EC Monofase -40°C IP66 | ? | ? |
| 10.009.00.0070 | BE2 6 FAN – Scatola IP56 Potenza + Segnale EC Monofase -40°C IP66 | ? | ? |
| 10.009.00.0071 | BE2 8 FAN – Scatola IP56 Potenza + Segnale EC Monofase -40°C IP66 | ? | ? |
