LC100 es un controlador diseñado para regular la velocidad de ventiladores electrónicos montados en condensadores remotos de aire. Se utiliza en diversos sectores como HVAC, telecomunicaciones y agricultura.
Optimizado para alimentar 4 ventiladores electrónicos monofásicos
Diseñado para reducir los tiempos de instalación. Optimiza la línea de producción.
Listo para usar, no requiere configuración.
| DATOS TÉCNICOS | |
|---|---|
| Tensión nominal | 230V 1Ph + N + PE ±10% 50/60Hz 400V 3Ph + PE ±10% 50/60Hz |
| Corriente absorbida | 10A |
| Conexiones eléctricas | Terminal de resorte 2.5 mmq (potencia) Terminal de resorte 1 mmq (señal) |
| Sección de cables | min 0.5 mmq ÷ max 2.5 mmq / min 20 AWG Cu ÷ max 14 AWG Cu |
| CONDICIONES DE USO | |
|---|---|
| Temperatura operativa | -20÷50°C – Rh max 85% no condensante |
| Temperatura de almacenamiento | -35÷85°C – Rh max 85% no condensante |
| Vibraciones | menos de 1g (9.8ms2) |
| Grado de protección | IP56 |
| MEDIDAS | |
|---|---|

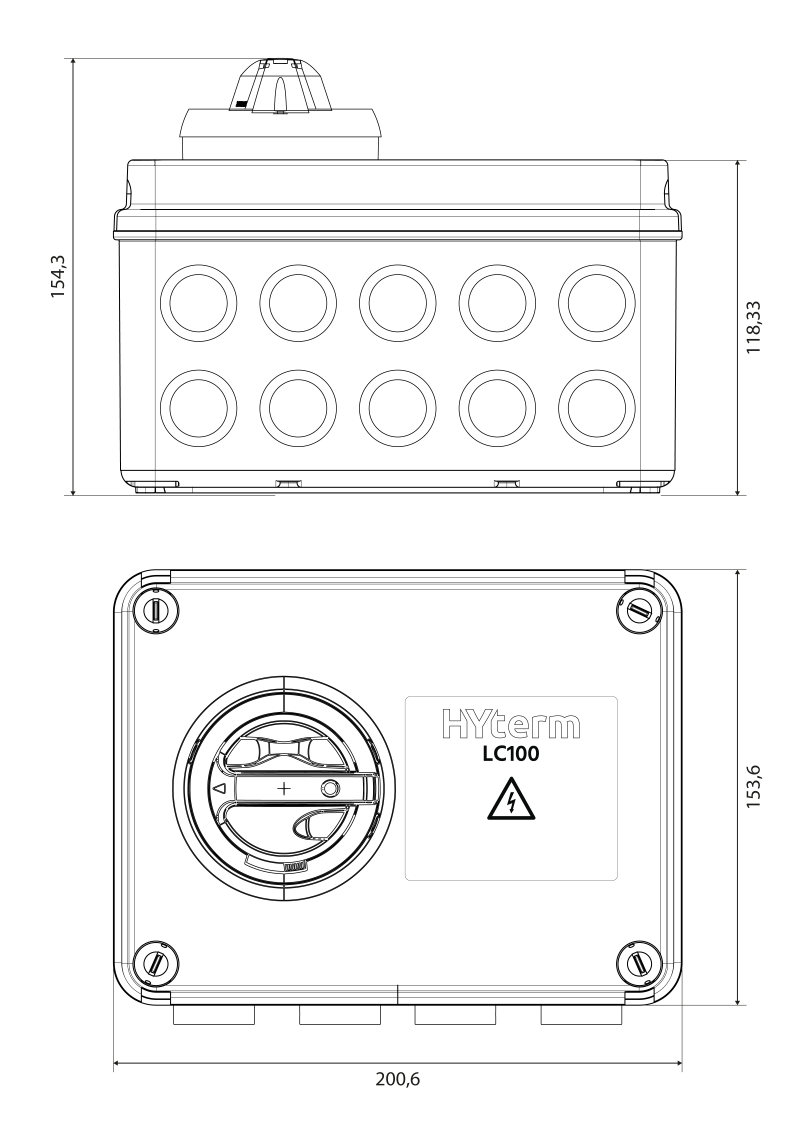

| Dimensiones | 201 x 154 x 154 mm (sin soportes de apoyo) |
| Peso | - |
| ENTRADAS/SALIDAS | |
|---|---|
| Entradas analógicas | 1 entrada 4-20mA (0 - 50 Bar) |
| Entradas digitales | 1 entrada digital (contacto limpio) Función ON/OFF |
| Salidas analógicas | 4 salidas analógicas 0-10V max 20mA |
| Salidas digitales | 1 salida digital (contacto de cambio 250V 3A) en plug-in opcional |
| CAJA | |
|---|---|
| Montaje | Montaje en panel |
| Material | Tecnopolímero GWPLAST 75 (Libre de Halógenos) |
| Color | Gris RAL 7035 |
| Prensacables | 10 x M20 |
| NORMATIVA | |
|---|---|
| Conformidad | 2014/35/UE (LVD – Baja Tensión) / 2014/30/UE (EMC–Compatibilidad Electromagnética) |
| Normas de referencia | CEI EN60730-1, CEI EN60730-2-9, EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4; EN 55014-1, EN 55014-2 |
| CÓDIGOS DE PRODUCTO | |
|---|---|
| 10.014.00.0000 | LC100 - Controlador de velocidad para condensadores remotos (50 Bar) 230Vac 50/60Hz IP56 |
| 10.014.00.0001 | LC100 - Controlador de velocidad para condensadores remotos (50 Bar) 230Vac 50/60Hz IP56 + Plugin de alarma |
| 10.014.00.0002 | LC100 - Controlador de velocidad para condensadores remotos (50 Bar) 400Vac 50/60Hz IP56 |
| 10.014.00.0003 | LC100 - Controlador de velocidad para condensadores remotos (50 Bar) 400Vac 50/60Hz IP56 + Plugin de alarma |
LC150 es un controlador diseñado para regular la velocidad de ventiladores electrónicos montados en drycooler. Se utiliza en diversos sectores como HVAC, telecomunicaciones y agricultura.
Los sensores de presión TP están diseñados específicamente para aplicaciones industriales críticas como aire acondicionado, refrigeración y medición de presión de aire y agua.
| TIPO | DOCUMENTO DESCARGABLE | FECHA |
|---|---|---|

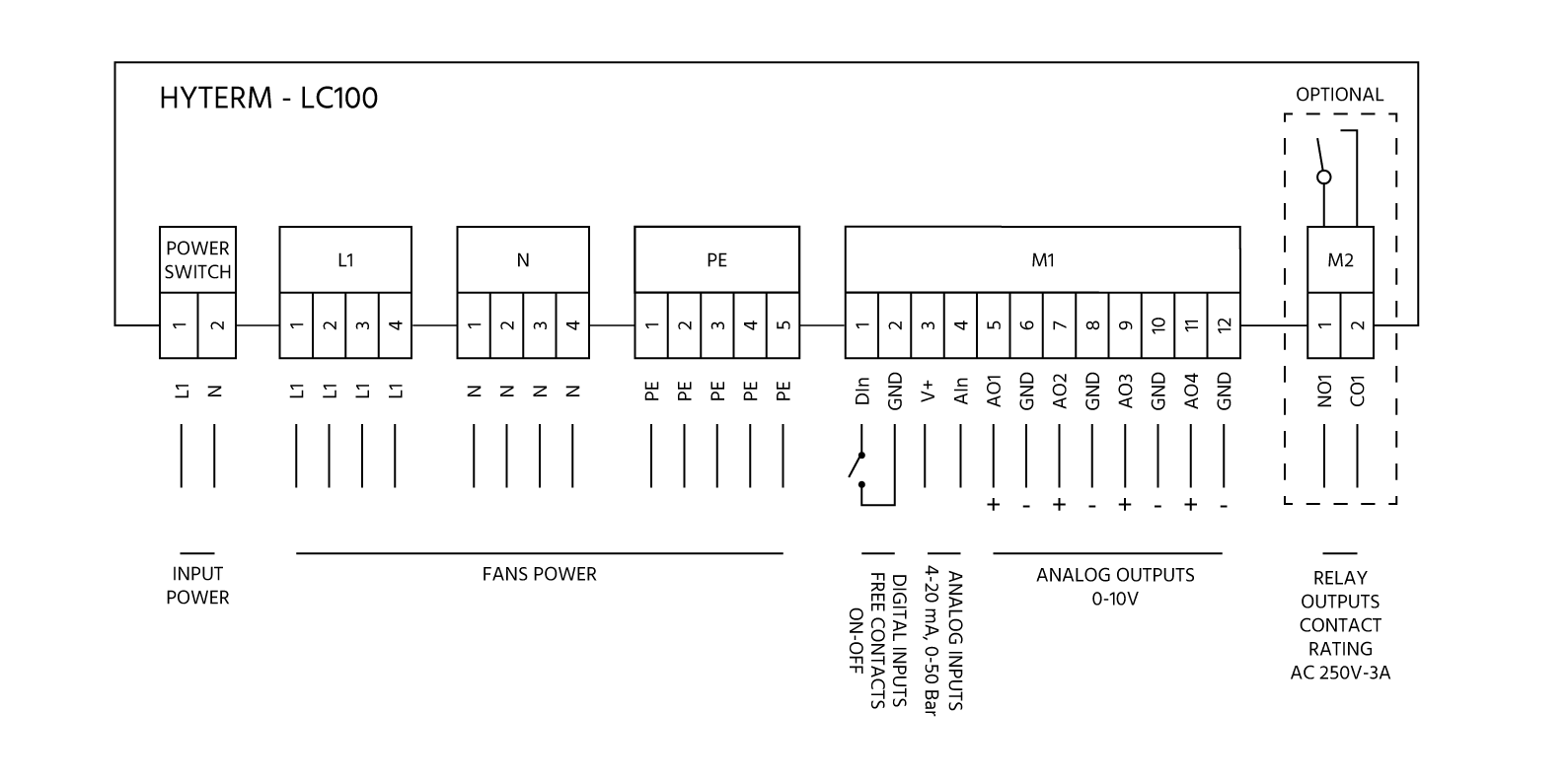

| Esquema eléctrico 230V | 07/04/2026 | |

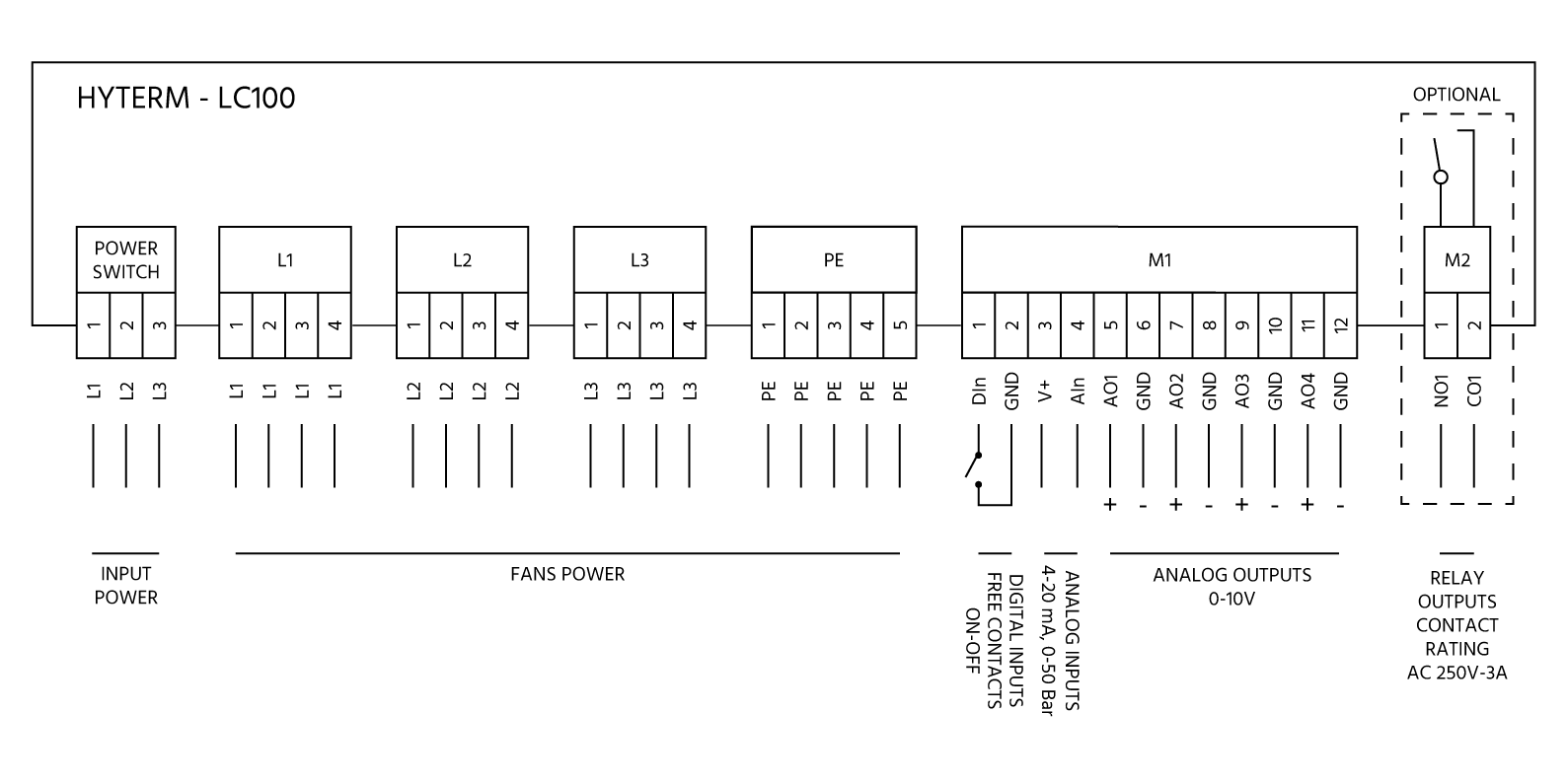

| Esquema eléctrico 400V | 07/04/2026 | |
