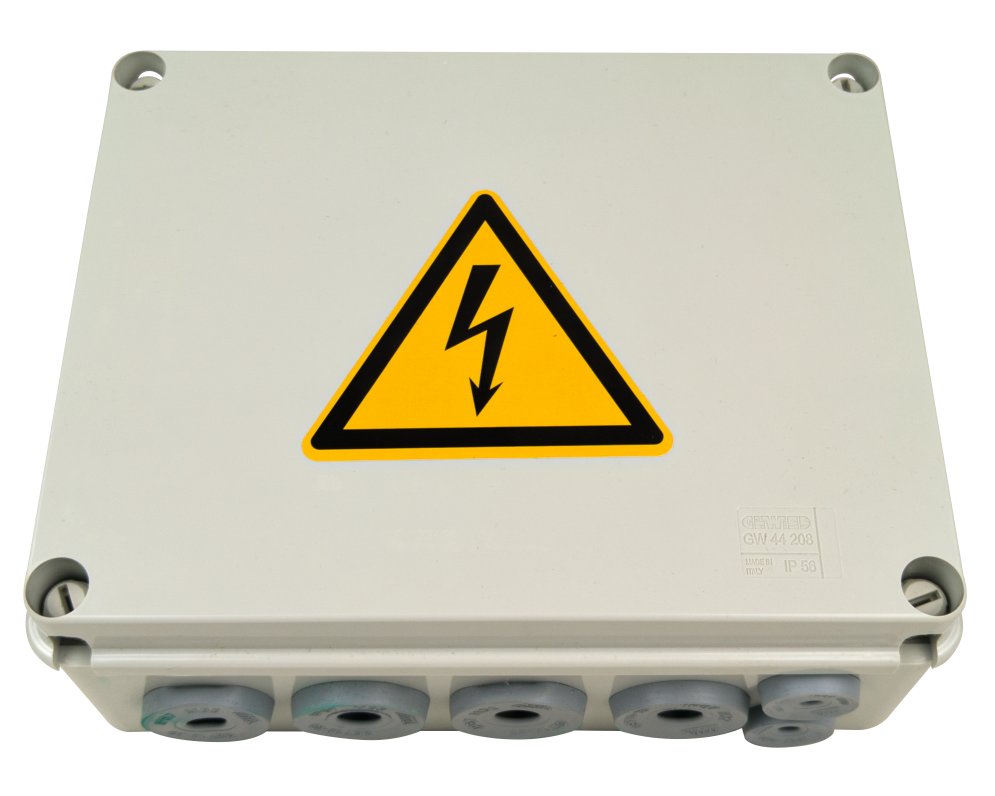

Caja Eléctrica BE2
Caja de derivación en material plástico con bornes de potencia y señal conectados por separado para cada ventilador.
Resistencia a temperatura ambiente hasta -40°C
3ph 380V-480V 50Hz/60Hz + PE
1ph 220V-240V 50Hz/60Hz +N + PE
Caja de plástico resistente a los rayos UV, con grado de protección IP66.
Diseñada para ventiladores EC.
-40÷80°C – Rh máx. 85% sin condensación.
| DATOS TÉCNICOS | |
|---|---|
| Tensión nominal | 230V ±10% 50/60Hz (1Ph + N + PE) 400V ±10% 50/60Hz (3Ph + PE) |
| Corriente del ventilador | Máx. 7A |
| Conexiones eléctricas | Bornes de resorte |
| Sección de cables | min 0.5 mm² ÷ máx 2.5 mm² / min 20 AWG Cu ÷ máx 14 AWG Cu |
| CONDICIONES DE USO | |
|---|---|
| Temperatura operativa | -40÷80°C – Rh máx. 85% sin condensación |
| Temperatura de almacenamiento | -40÷80°C – Rh máx. 85% sin condensación |
| Vibraciones | menor de 1g (9,8 m/s²) |
| CAJA | |
|---|---|
| Montaje | A panel |
| Grado de protección | IP66 |
| Material | Policarbonato |
| Autoextinguible | V0 (según UL94) |
| Color | Gris RAL 7035 |
| Prensacables | M20 |
| NORMATIVA | |
|---|---|
| Conformidad | 2014/35/UE (Baja Tensión) |
| Normas de referencia | CEI EN 60204-1 |
| CÓDIGOS DE PRODUCTO | DIMENSIONES | FIJACIÓN | |
|---|---|---|---|
| 10.009.00.0060 | BE2 2 FAN – Caja IP56 Potencia + Señal EC -40°C IP66 | ? | ? |
| 10.009.00.0061 | BE2 4 FAN – Caja IP56 Potencia + Señal EC -40°C IP66 | ? | ? |
| 10.009.00.0062 | BE2 6 FAN – Caja IP56 Potencia + Señal EC -40°C IP66 | ? | ? |
| 10.009.00.0063 | BE2 8 FAN – Caja IP56 Potencia + Señal EC -40°C IP66 | ? | ? |
| 10.009.00.0064 | BE2 10 FAN – Caja IP56 Potencia + Señal EC -40°C IP66 | ? | ? |
| 10.009.00.0065 | BE2 12 FAN – Caja IP56 Potencia + Señal EC -40°C IP66 | ? | ? |
| 10.009.00.0066 | BE2 14 FAN – Caja IP56 Potencia + Señal EC -40°C IP66 | ? | ? |
| 10.009.00.0067 | BE2 16 FAN – Caja IP56 Potencia + Señal EC -40°C IP66 | ? | ? |
| 10.009.00.0068 | BE2 2 FAN – Caja IP56 Potencia + Señal EC Monofásica -40°C IP66 | ? | ? |
| 10.009.00.0069 | BE2 4 FAN – Caja IP56 Potencia + Señal EC Monofásica -40°C IP66 | ? | ? |
| 10.009.00.0070 | BE2 6 FAN – Caja IP56 Potencia + Señal EC Monofásica -40°C IP66 | ? | ? |
| 10.009.00.0071 | BE2 8 FAN – Caja IP56 Potencia + Señal EC Monofásica -40°C IP66 | ? | ? |
