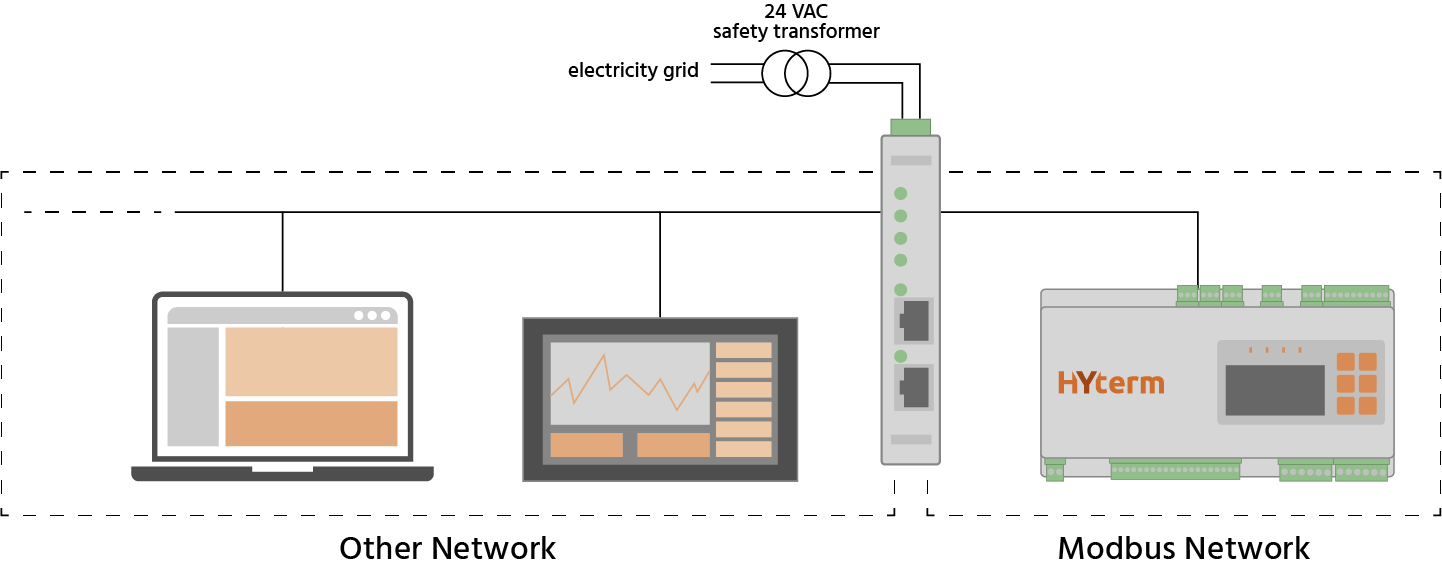

Los convertidores de protocolo de la familia CPE han sido concebidos para conectar los reguladores producidos por Hyterm a las redes de comunicación y buses de campo para automatización de edificios e industrial más difundidos en el mercado.
La conexión Plug & Play a los reguladores de la familia FC no requiere programación ni parametrización inicial, simplificando la puesta en marcha de la máquina.
Realizados en carcasas estándar pequeñas y compactas, se montan en carril DIN permitiendo la instalación en espacios limitados.
| DATOS TÉCNICOS | |
|---|---|
| Tensión nominal: | 8÷24Vac 50/60Hz o 12÷35Vdc |
| Potencia absorbida: | 5VA |
| Conexiones eléctricas: | Bornes extraíbles a tornillo paso 5,08 (Alimentación) |
| Sección de cables: | min 0.5 mmq ÷ max 2.5 mmq / min 20 AWG Cu ÷ max 14 AWG Cu |
| CONDICIONES DE USO | |
|---|---|
| Temperatura operativa: | -40÷85°C – HR máx 85% sin condensación |
| Temperatura de almacenamiento: | -40÷85°C – HR máx 85% sin condensación |
| Vibraciones: | menor de 1g (9,8 m/s²) |
| Grado de protección: | IP20 |
| Clase de aislamiento: | Triple aislamiento entre alimentación, aislamiento y puertos de comunicación |
| PROTOCOLOS | |
|---|---|
| MODBUS RTU RS485 vs: |
|
| CAJA | |
|---|---|
| Montaje: | en carril DIN según DIN 43880 CEI EN 50022 |
| Material: | PC / ABS |
| Autoextinguible: | V0 - 5VB (según UL94) |
| GWFI: | 960°C (según IEC 60695-2-12) |
| Color: | Gris RAL 7035 |
| MEDIDAS | |
|---|---|

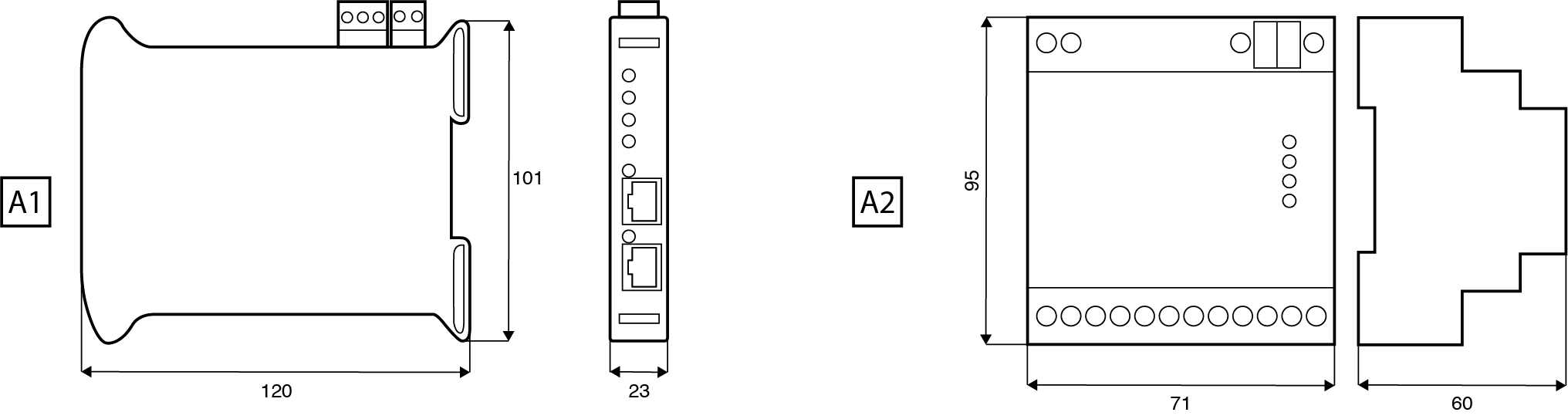

| Dimensiones: |
A1: 23 x 101 x 120 mm A2: 71 x 95 x 60 mm |
| Peso: | 200g |
| NORMATIVA | |
|---|---|
| Conformidad: | 2014/30/UE (EMC – Compatibilidad electromagnética) |
| Normas de referencia: | EN 61000-6-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11, ENV 50204 |
| CÓDIGOS DE PRODUCTO | |
|---|---|
| 12.001.00.0000 | CPE100 - Caja A1 - BACnet IP Slave - MODBUS RTU RS485 |
| 12.001.00.0001 | CPE101 - Caja A1 - BACnet MSTP Slave - MODBUS RTU RS485 |
| 12.001.00.0002 | CPE102 - Caja A1 - PROFINET - MODBUS RTU RS485 |
| 12.001.00.0003 | CPE103 - Caja A1 - PROFIBUS DP Slave - MODBUS RTU RS485 |
| 12.001.00.0004 | CPE104 - Caja A1 - MODBUS TCP Slave - MODBUS RTU RS485 |
| 12.001.00.0005 | CPE105 - Caja A1 - Ethernet - MODBUS RTU RS485 |
| 12.001.00.0006 | CPE106 - Caja A1 - Ethernet/IP - MODBUS RTU RS485 |
| 12.001.00.0007 | CPE107 - Caja A2 - Convertidor KNX - MODBUS RTU RS485 |
| 12.001.00.0008 | CPE108 - Caja A1 - Convertidor SNMP Agent - MODBUS RTU RS485 |
El FC400 es un controlador avanzado diseñado para regular la velocidad de ventiladores electrónicos montados en intercambiadores de calor de aletas. Se utiliza en una amplia gama de sectores, como la agricultura, HVAC, la industria de procesos y los centros de datos.
| TIPO | DOCUMENTO DESCARGABLE | FECHA |
|---|---|---|
| Ficha Técnica | 29/09/2021 | |
| Protocolo BACnet FC400 | 03/03/2025 | |
| Manual CPE100 (BACNet) | 28/10/2025 | |
| Programa SWCPE10X (BACNet) | 28/10/2025 | |
| Protocolo PROFINET FC400 | 03/03/2025 | |
| Manual CPE102 (PROFINET) | 28/10/2025 | |
| Programa SWCPE102 (PROFINET) | 28/10/2025 | |
| Protocolo PROFIBUS DP FC400 | 03/03/2025 | |
| Manual CPE103 (PROFIBUS DP) | 28/10/2025 | |
| Programa SWCPE103 (PROFIBUS DP) | 28/10/2025 | |
| Dibujo mecánico | 25/01/2023 |
