EN080
EN080 es un instrumento innovador para la medición de los parámetros eléctricos de los intercambiadores de calor. Se utiliza en una amplia variedad de sectores de aplicación como agricultura, HVAC, industria de procesos y centros de datos.
EN080 es un instrumento innovador para la medición de los parámetros eléctricos de los intercambiadores de calor. Se utiliza en una amplia variedad de sectores de aplicación como agricultura, HVAC, industria de procesos y centros de datos.
EN080 proporciona información completa y precisa sobre el intercambiador de calor y permite calcular con exactitud los costos de la energía consumida.
• Tensión [V]
• Corriente (+/-) [A]
• Potencia activa (+/-) [W]
• Factor de potencia
• THD de tensión [V]
• THD de corriente [A]
• Frecuencia [Hz]
• Secuencia de fases
• Energía activa [Wh]
• Energía reactiva [VARh]
• Energía aparente [VAh]
Los datos recopilados permiten generar perfiles de consumo, tendencias de los valores registrados, informes de eventos/alarma e identificar valores críticos.
Equipado con una interfaz de usuario compuesta por 3 teclas y pantalla LCD con retroiluminación LED.
Basado en una plataforma moderna equipada con un procesador de última generación, permite la actualización remota del firmware.
| DATOS TÉCNICOS | |
|---|---|
| Tensión nominal | 85 ÷ 265 VAC 110 VDC ± 15% |
| Seguridad | 300 V CAT III |
| Consumo máximo | 1,6 VA - 1 W |
| Frecuencia | 50/60 Hz |
| Rango de medición de tensión | 3x 10 / 17 ÷ 3x 285 / 495 VAC |
| Rango de medición de corriente | 80 A (Directo), 150 A (TC externos) |
| Corriente de arranque | 20 mA (Directo), 2 mA (TC externos) |
| CONDICIONES DE USO | |
|---|---|
| Temperatura de operación | -25 ÷ 55°C (3K6) |
| Temperatura de almacenamiento | -25 ÷ 75°C (2K3) |
| Humedad máxima | 80% (sin condensación) |
| Amplitud de vibraciones sinusoidales | 50 Hz ± 0,075 mm |
| Grado de protección | IP51 (frontal) / IP20 (bornes) |
| Grado de contaminación | 2 |
| Instalación y uso | Interior |
| PRECISIÓN TÍPICA | |
|---|---|
| Tensión | ± 0,2% de la lectura desde el 10% de FS |
| Corriente | ± 0,4% de la lectura desde el 5% de FS |
| Potencia | ± 0,5% de la lectura desde ±0,1% de FS (PF=1) |
| Frecuencia | ± 0,1% de la lectura ± 1 dígito en el rango 45 ÷ 65 Hz |
| Energía activa | Clase 1 según IEC/EN 62053-21 |
| Energía reactiva | Clase 2 según IEC/EN 62053-23 |
| MEDIDAS | |
|---|---|
| Dimensiones | 72 × 90 × 65 mm |
| Peso | 436 g |
| Bornes de medición | 1,5 ÷ 35 mm² (Directo) ø 23 mm (TC externos) |
| Bornes RS485 | 0,14 ÷ 2,5 mm² |
| NORMATIVA | |
|---|---|
| Conformidad | 2014/35/UE (LVD – Baja Tensión) 2014/30/UE (EMC – Compatibilidad electromagnética) |
| Seguridad | EN 61010-1, EN 61010-2-030, EN 61010-2-032 |
| EMC | EN 61326-1, EN 55011, EN 61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11, EN61000-6-2 |
| CÓDIGOS DE PRODUCTO | |
|---|---|
| 10.012.00.0000 | EN080 - Analizador de red 400V 80A 50/60Hz conexión directa |
| 10.012.00.0001 | EN150 - Analizador de red + TA externos 400V 150A 50/60Hz |
El FC400 es un controlador avanzado diseñado para regular la velocidad de ventiladores electrónicos montados en intercambiadores de calor de aletas. Se utiliza en una amplia gama de sectores, como la agricultura, HVAC, la industria de procesos y los centros de datos.
HyCloud es el servicio ofrecido por HYTERM que permite el monitoreo remoto y la teleasistencia de máquinas e instalaciones.
Accesible vía web, no requiere instalación y, gracias a una interfaz de usuario simple e intuitiva, permite leer los datos cómodamente desde PC o dispositivo móvil.
| TIPO | DOCUMENTO DESCARGABLE | FECHA |
|---|---|---|
| Ficha Técnica | 25/02/2026 | |

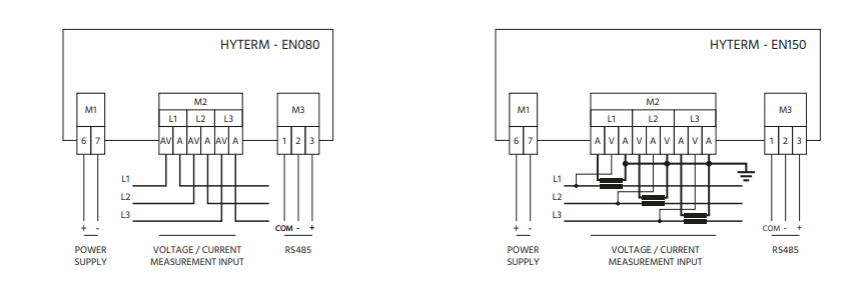

| Esquema eléctrico | 25/02/2026 | |

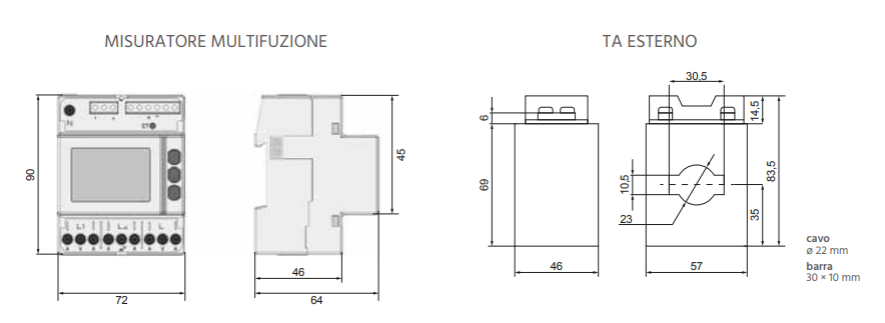

| Plano mecánico externo | 25/02/2026 |
