NX-02 es un controlador avanzado diseñado para regular los parámetros ambientales y mejorar el confort de las personas cuando se combina con desestratificadores de aire HVLS. Se utiliza en una amplia gama de sectores, como la industria y el sector terciario.
Basado en una plataforma moderna equipada con un procesador de última generación.
Equipado con una pantalla gráfica a color de 3,2” con resolución de 320x240 píxeles, retroiluminación LED y pantalla táctil capacitiva.
Gracias a algoritmos de control cuidadosamente diseñados y al programador semanal integrado, NX-02 permite una gestión eficiente del sistema, reduciendo el consumo energético y aumentando la eficiencia general.
Una pantalla grande y gráficos elegantes hacen que el dispositivo sea extremadamente intuitivo de usar
| DATOS TÉCNICOS | |
|---|---|
| Tensión nominal | 80 - 305 Vac 50/60 Hz |
| Consumo de potencia | 150 mA @24Vdc |
| Conexiones eléctricas | Bornes de tornillo, paso 3,81 mm |
| Sección de cables | min 0,5 mm² ÷ max 1,5 mm² min 20 AWG Cu ÷ max 16 AWG Cu |
| CONDICIONES DE USO | |
|---|---|
| Temperatura de operación | -20÷50°C – HR máx. 85% sin condensación |
| Temperatura de almacenamiento | -20÷60°C – HR máx. 85% sin condensación |
| Grado de protección | IP66 |
| CONECTIVIDAD | |
|---|---|
| Entradas analógicas | 1 entrada NTC (10k@ 25°C Beta 3435) 1 entrada 4-20mA (Anemómetro) |
| Salidas analógicas | 1 salida analógica 0-10V máx. 40 mA |
| Salidas digitales | 1 salida digital ≤50Vac máx. 1 A (contacto NO-COM-NC) |
| Líneas seriales | COM 0 - MODBUS RTU RS485 no aislada para supervisión |
| CONTENEDOR | |
|---|---|
| Montaje | Montaje en pared |
| Material | ASA + PC |
| Autoextinguible | V0 (según UL94) |
| Color | RAL 7035 |

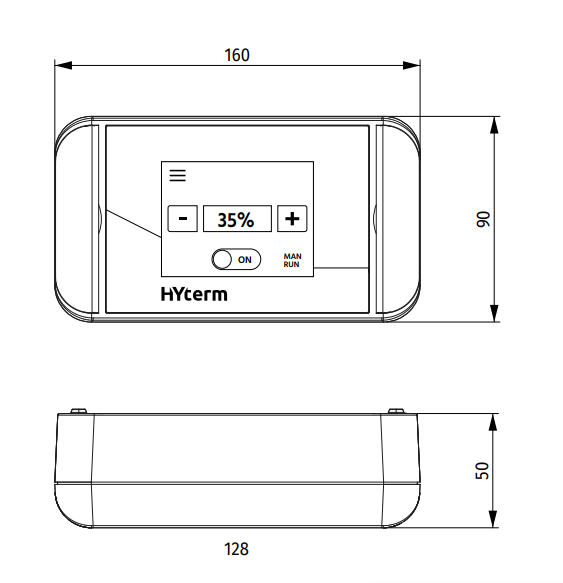

| Dimensiones | 160 × 90 × 50 mm |
| Peso | - |
| NORMATIVA | |
|---|---|
| Conformidad CE | 2014/35/UE (LVD – Baja Tensión) / 2014/30/UE (EMC – Compatibilidad electromagnética) |
| Conformidad UKCA | Electromagnetic Compatibility - Regulations 2016 No. 1091 Electrical Equipment (Safety) - Regulations 2016 No. 1101 |
| Normas de referencia | CEI EN60730 -1, CEI EN60730-2-9 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4; EN 55014-1, EN 55014-2 |
| CÓDIGOS DE PRODUCTO | |
|---|---|
| 10.011.00.0002 | Controlador con pantalla táctil 230 Vac 50/60 Hz IP66 |
Los convertidores de protocolo de la familia CPE han sido concebidos para conectar los reguladores producidos por Hyterm a las redes de comunicación y buses de campo para automatización de edificios e industrial más difundidos en el mercado.
GR300 es la solución ideal para el telecontrol, el acceso remoto y el monitoreo de intercambiadores de calor de paquetes aleteados e instalaciones de ventilación.
HyCloud es el servicio ofrecido por HYTERM que permite el monitoreo remoto y la teleasistencia de máquinas e instalaciones.
Accesible vía web, no requiere instalación y, gracias a una interfaz de usuario simple e intuitiva, permite leer los datos cómodamente desde PC o dispositivo móvil.
| TIPO | DOCUMENTO DESCARGABLE | FECHA |
|---|---|---|
| Ficha Técnica | 25/02/2026 | |

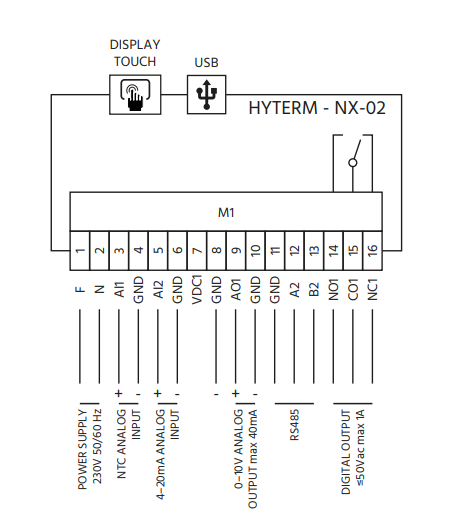

| Esquema eléctrico | 25/02/2026 | |
| Dibujo mecánico | 25/02/2026 |
