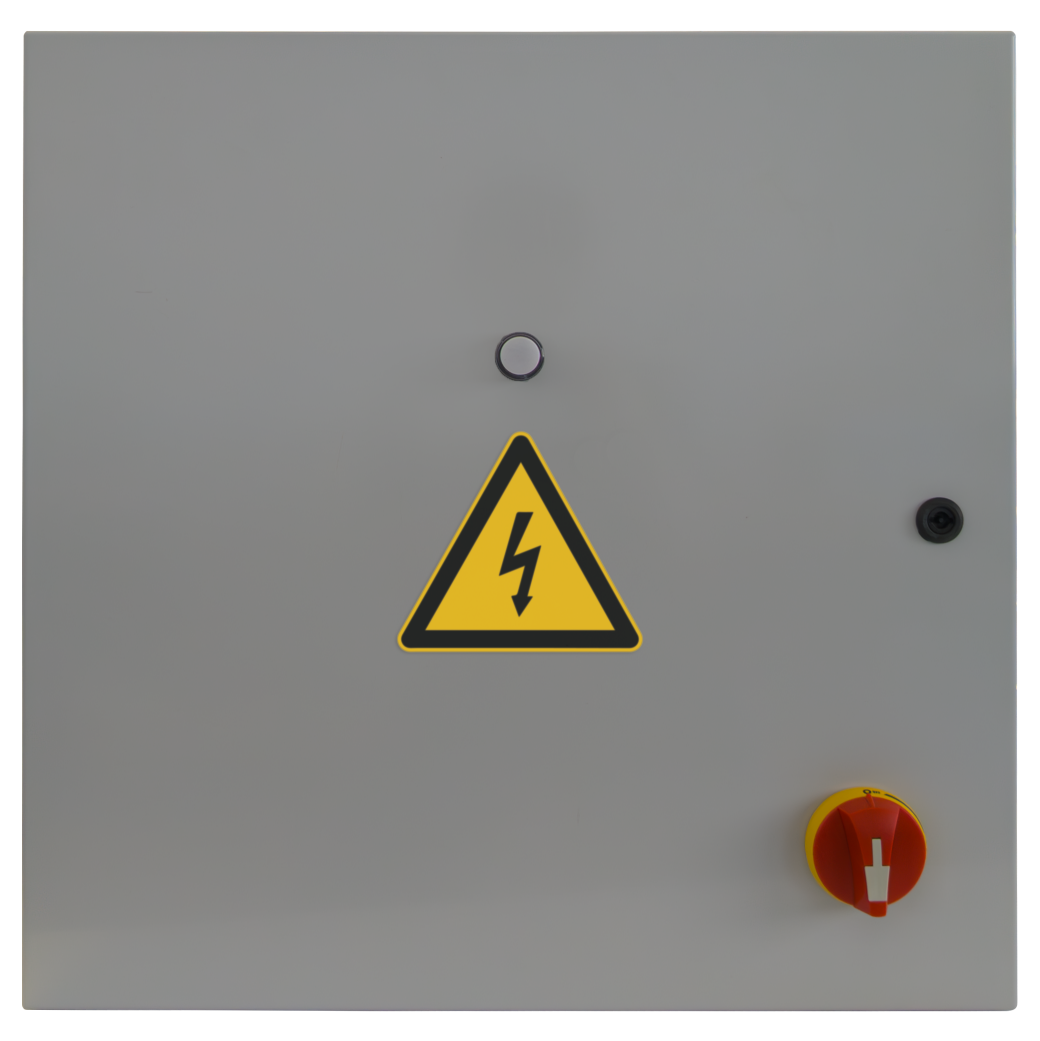

Cuadro Eléctrico QE3
Cuadro eléctrico para ventiladores EC con carcasa de metal pintado IP65, protección con interruptores automáticos y control de regulación de velocidad mediante señal 0-10V.
3ph 380V-480V 50Hz/60Hz + PE
1ph 220V-240V 50Hz/60Hz +N + PE
Protección con interruptores automáticos
Diseñada para ventiladores EC.
Caja de metal pintado para exterior, resistente a los rayos UV, con grado de protección IP65.
-20÷40°C – Rh máx. 85% sin condensación.
| DATOS TÉCNICOS | |
|---|---|
| Tensión nominal | 230V ±10% 50/60Hz (1Ph + N + PE) 400V ±10% 50/60Hz (3Ph + PE) |
| Corriente del ventilador | Máx. 7A |
| Equipamiento | Interruptor general Interruptores automáticos de protección para cada ventilador individual |
| Conexiones eléctricas | Bornes de resorte |
| CONDICIONES DE USO | |
|---|---|
| Temperatura operativa | -20÷40°C – Rh máx. 85% sin condensación |
| Temperatura de almacenamiento | -20÷40°C – Rh máx. 85% sin condensación |
| Vibraciones | menor de 1g (9,8 m/s²) |
| CAJA | |
|---|---|
| Montaje | A panel |
| Grado de protección | IP65 |
| Material | Metal pintado para exterior 120µm (clase de corrosión C3H) |
| Resistencia a rayos UV | Sí |
| Color | Gris RAL 7035 |
| Prensacables | M40/M32 (alimentación) M20 (ventiladores) |
| NORMATIVA | |
|---|---|
| Conformidad | 2014/35/UE (Baja Tensión) |
| Normas de referencia | CEI EN 60204-1 |
| CÓDIGOS DE PRODUCTO | DIMENSIONES | FIJACIÓN | |
|---|---|---|---|
| 10.009.01.0025 | QE3 400V 16A 2 FAN EC + MT | 600x600x300mm | 654x560mm |
| 10.009.01.0026 | QE3 400V 32A 4 FAN EC + MT | 600x600x300mm | 654x560mm |
| 10.009.01.0027 | QE3 400V 50A 6 FAN EC + MT | 600x600x300mm | 654x560mm |
| 10.009.01.0028 | QE3 400V 60A 8 FAN EC + MT | 600x600x300mm | 654x560mm |
| 10.009.01.0029 | QE3 400V 80A 10 FAN EC + MT | 800x600x300mm | 854x560mm |
| 10.009.01.0030 | QE3 400V 90A 12 FAN EC + MT | 800x600x300mm | 854x560mm |
| 10.009.01.0031 | QE3 400V 50A 14 FAN EC + MT | 800x600x300mm | 854x560mm |
| 10.009.01.0032 | QE3 400V 60A 16 FAN EC + MT | 800x600x300mm | 854x560mm |
| 10.009.01.0033 | QE3 400V 100A 14 FAN EC + MT | 1000x800x320mm | 1054x760mm |
| 10.009.01.0034 | QE3 400V 125A 16 FAN EC + MT | 1000x800x320mm | 1054x760mm |
| 10.009.01.0035 | QE3 400V 63A 18 FAN EC + MT | 800x600x300mm | 854x560mm |
| 10.009.01.0127 | QE3 400V 80A 20 FAN EC + MT | 800x600x300mm | 854x560mm |
| 10.009.01.0128 | QE3 400V 140A 18 FAN EC + MT | 1000x800x320mm | 1054x760mm |
| 10.009.01.0129 | QE3 400V 160A 20 FAN EC + MT | 1000x800x320mm | 1054x760mm |
| 10.009.01.0065 | QE3 230V 10A 2 FAN EC + MT Monofásico | 600x600x300mm | 654x560mm |
| 10.009.01.0066 | QE3 230V 20A 4 FAN EC + MT Monofásico | 600x600x300mm | 654x560mm |
| 10.009.01.0067 | QE3 230V 30A 6 FAN EC + MT Monofásico | 600x600x300mm | 654x560mm |
| 10.009.01.0068 | QE3 230V 40A 8 FAN EC + MT Monofásico | 600x600x300mm | 654x560mm |
FC200 es un controlador diseñado para la regulación de velocidad de ventiladores electrónicos montados en intercambiadores de calor de paquetes aleteados. Se utiliza en diversos sectores como agricultura, HVAC, industria de procesos, datacenters.
FC300 es un controlador avanzado diseñado para regular la velocidad de ventiladores electrónicos montados en intercambiadores de calor a aletas. Se utiliza en diversos sectores como agricultura, HVAC, industria de procesos y centros de datos.
