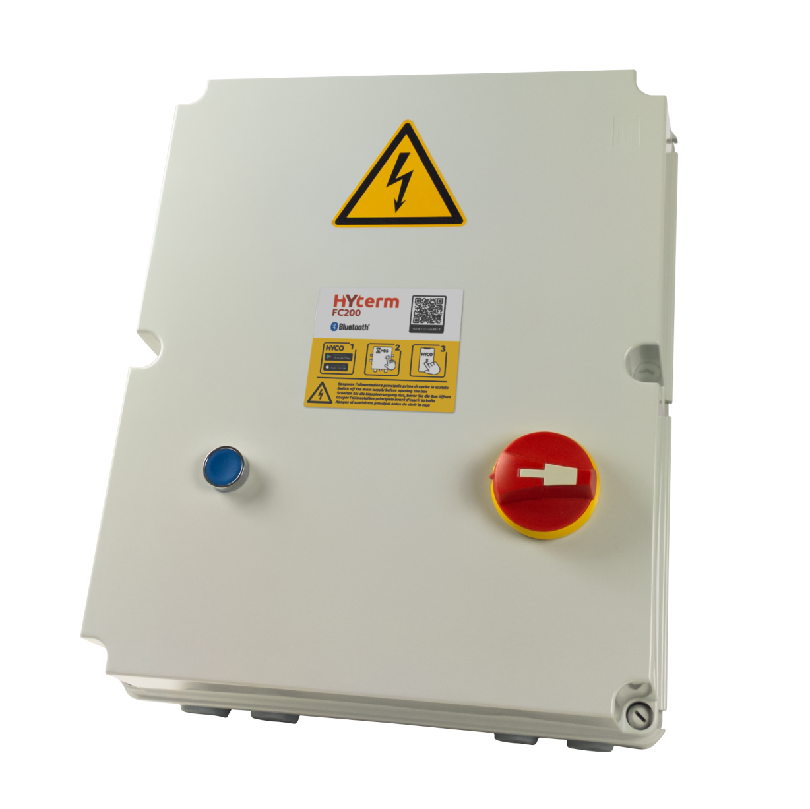

Cuadro Eléctrico QE2
Cuadro eléctrico para ventiladores EC con carcasa de plástico IP56/65, completo con regulador de velocidad integrado (FC200), protección con fusibles y control de regulación de velocidad mediante señal 0-10V.
3ph 380V-480V 50Hz/60Hz + PE
1ph 220V-240V 50Hz/60Hz +N + PE
Protección con fusibles
Diseñada para ventiladores EC.
Caja de plástico resistente a los rayos UV, con grado de protección IP56 / IP65.
-20÷40°C – Rh máx. 85% sin condensación.
| DATOS TÉCNICOS | |
|---|---|
| Tensión nominal | 230V ±10% 50/60Hz (1Ph + N + PE) 400V ±10% 50/60Hz (3Ph + PE) |
| Corriente del ventilador | Máx. 7A |
| Equipamiento | Interruptor general Fusibles de protección para cada ventilador individual Regulador FC200 |
| Conexiones eléctricas | Bornes de resorte |
| CONDICIONES DE USO | |
|---|---|
| Temperatura operativa | -20÷40°C – Rh máx. 85% sin condensación |
| Temperatura de almacenamiento | -20÷40°C – Rh máx. 85% sin condensación |
| Vibraciones | menor de 1g (9,8 m/s²) |
| CAJA | |
|---|---|
| Montaje | A panel |
| Grado de protección | IP56 / IP65 (según el modelo) |
| Material | Según el modelo: Tecnopolímero GWPLAST (Sin halógenos) Fibra de vidrio (Sin halógenos) |
| Resistencia a rayos UV | Sí (según EN 62208) |
| Color | Gris RAL 7035 |
| Prensacables | M40/M32 (alimentación) M20 (ventiladores) |
| NORMATIVA | |
|---|---|
| Conformidad | 2014/35/UE (Baja Tensión) |
| Normas de referencia | CEI EN 60204-1 |
| CÓDIGOS DE PRODUCTO | DIMENSIONES | FIJACIÓN | |
|---|---|---|---|
| 10.009.01.0014 | QE2 400V 16A 2 FAN EC + FUSIBLES + FC200 | 460x380x180mm | 380x310mm |
| 10.009.01.0015 | QE2 400V 32A 4 FAN EC + FUSIBLES + FC200 | 460x380x180mm | 380x310mm |
| 10.009.01.0016 | QE2 400V 50A 6 FAN EC + FUSIBLES + FC200 | 460x380x180mm | 380x310mm |
| 10.009.01.0017 | QE2 400V 60A 8 FAN EC + FUSIBLES + FC200 | 654x543x265mm | 705x462mm |
| 10.009.01.0018 | QE2 400V 80A 10 FAN EC + FUSIBLES + FC200 | 654x543x265mm | 705x462mm |
| 10.009.01.0019 | QE2 400V 90A 12 FAN EC + FUSIBLES + FC200 | 654x543x265mm | 705x462mm |
| 10.009.01.0020 | QE2 400V 100A 14 FAN EC + FUSIBLES + FC200 | 654x543x265mm | 705x462mm |
| 10.009.01.0021 | QE2 400V 125A 16 FAN EC + FUSIBLES + FC200 | 806x616x319mm | 855x533mm |
| 10.009.01.0022 | QE2 400V 140A 18 FAN EC + FUSIBLES + FC200 | 1060x810x350mm | 1105x713mm |
| 10.009.01.0023 | QE2 400V 160A 20 FAN EC + FUSIBLES + FC200 | 1060x810x350mm | 1105x713mm |
| 10.009.01.0061 | QE2 230V 10A 2 FAN EC + FUSIBLES + FC200 Monofásico | 460x380x180mm | 380x310mm |
| 10.009.01.0062 | QE2 230V 20A 4 FAN EC + FUSIBLES + FC200 Monofásico | 460x380x180mm | 380x310mm |
| 10.009.01.0063 | QE2 230V 32A 6 FAN EC + FUSIBLES + FC200 Monofásico | 460x380x180mm | 380x310mm |
| 10.009.01.0064 | QE2 230V 40A 8 FAN EC + FUSIBLES + FC200 Monofásico | 460x380x180mm | 380x310mm |
FC200 es un controlador diseñado para la regulación de velocidad de ventiladores electrónicos montados en intercambiadores de calor de paquetes aleteados. Se utiliza en diversos sectores como agricultura, HVAC, industria de procesos, datacenters.
