3ph 380V-480V 50Hz/60Hz + PE
ATS (Automatic Transfer Switch) para alimentación de respaldo
Protección con interruptores automáticos
Diseñada para ventiladores EC.

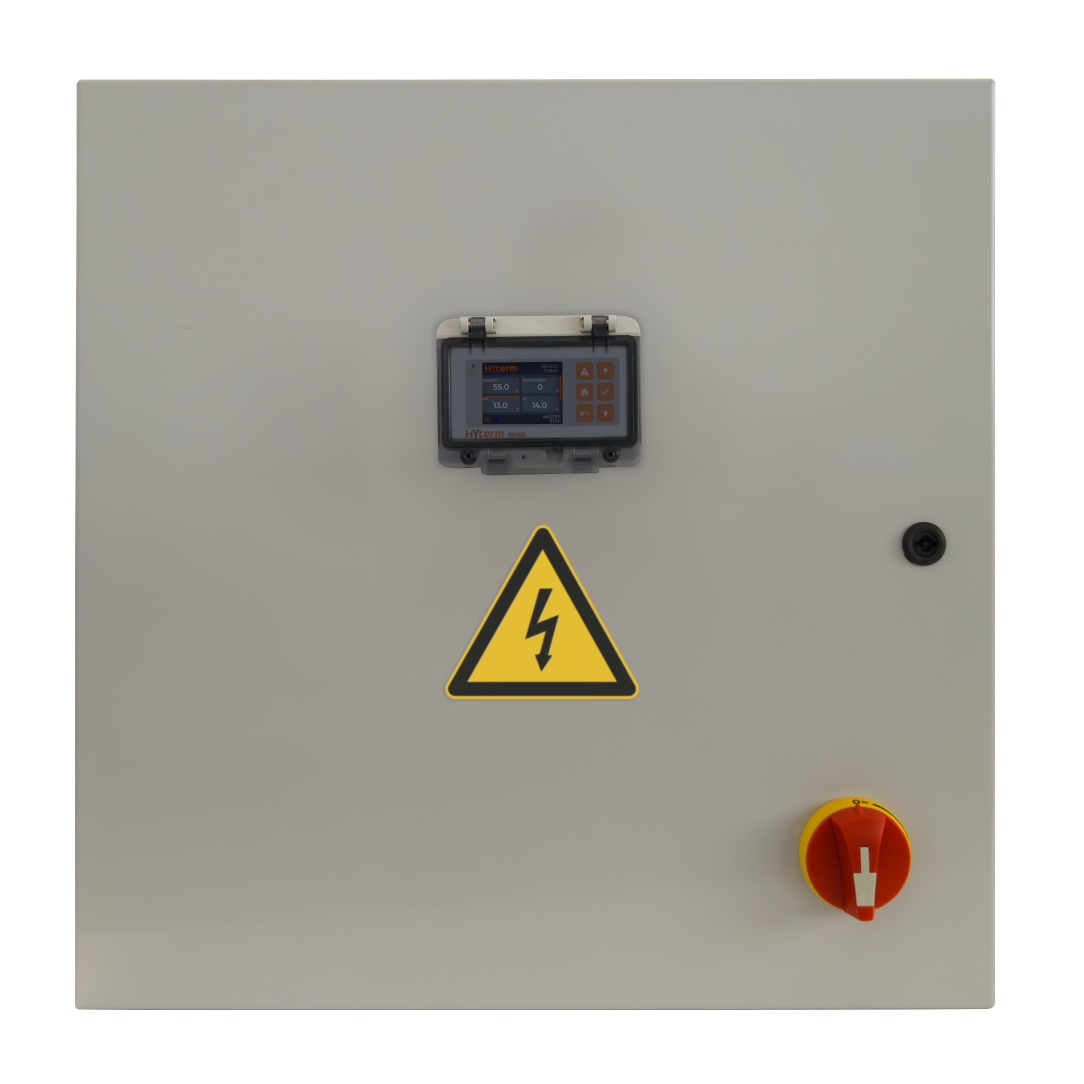

Caja de metal pintado para exterior, resistente a los rayos UV, con grado de protección IP65.
-20÷40°C – Rh máx. 85% sin condensación.
| DATOS TÉCNICOS | |
|---|---|
| Tensión nominal | 400V ±10% 50/60Hz (3Ph + PE) |
| Corriente del ventilador | Máx. 7A |
| Equipamiento | ATS (Automatic Transfer Switch) Interruptor general Interruptores automáticos de protección para cada ventilador individual Regulador FC400 Pantalla externa RB100 |
| Conexiones eléctricas | Bornes de resorte |
| CONDICIONES DE USO | |
|---|---|
| Temperatura operativa | -20÷40°C – Rh máx. 85% sin condensación |
| Temperatura de almacenamiento | -20÷40°C – Rh máx. 85% sin condensación |
| Vibraciones | menor de 1g (9,8 m/s²) |
| CAJA | |
|---|---|
| Montaje | A panel |
| Grado de protección | IP65 |
| Material | Metal pintado para exterior 120µm (clase de corrosión C3H) |
| Resistencia a rayos UV | Sí |
| Color | Gris RAL 7035 |
| Prensacables | M40/M32 (alimentación) M20 (ventiladores) |
| NORMATIVA | |
|---|---|
| Conformidad | 2014/35/UE (Baja Tensión) |
| Normas de referencia | CEI EN 60204-1 |
| CÓDIGOS DE PRODUCTO | DIMENSIONES | FIJACIÓN | |
|---|---|---|---|
| 10.009.01.0138 | QE6 400V 16A 2 FAN EC + MT + FC400 + RB100 + ATS | ? | ? |
| 10.009.01.0139 | QE6 400V 32A 4 FAN EC + MT + FC400 + RB100 + ATS | ? | ? |
| 10.009.01.0140 | QE6 400V 50A 6 FAN EC + MT + FC400 + RB100 + ATS | ? | ? |
| 10.009.01.0141 | QE6 400V 63A 8 FAN EC + MT + FC400 + RB100 + ATS | ? | ? |
| 10.009.01.0142 | QE6 400V 80A 10 FAN EC + MT + FC400 + RB100 + ATS | ? | ? |
| 10.009.01.0143 | QE6 400V 125A 12 FAN EC + MT + FC400 + RB100 + ATS | ? | ? |
| 10.009.01.0144 | QE6 400V 125A 14 FAN EC + MT + FC400 + RB100 + ATS | ? | ? |
| 10.009.01.0145 | QE6 400V 125A 16 FAN EC + MT + FC400 + RB100 + ATS | ? | ? |
| 10.009.01.0146 | QE6 400V 160A 18 FAN EC + MT + FC400 + RB100 + ATS | ? | ? |
| 10.009.01.0147 | QE6 400V 160A 20 FAN EC + MT + FC400 + RB100 + ATS | ? | ? |
RB100 es un visualizador remoto para los controladores producidos por Hyterm. Está equipado con 6 teclas y una pantalla gráfica TFT con resolución 320x240 píxeles, a color y retroiluminada por LED.
El FC400 es un controlador avanzado diseñado para regular la velocidad de ventiladores electrónicos montados en intercambiadores de calor de aletas. Se utiliza en una amplia gama de sectores, como la agricultura, HVAC, la industria de procesos y los centros de datos.
