3ph 380V-480V 50Hz/60Hz + PE
1ph 220V-240V 50Hz/60Hz +N + PE
Protección con interruptores automáticos
Diseñada para ventiladores EC.

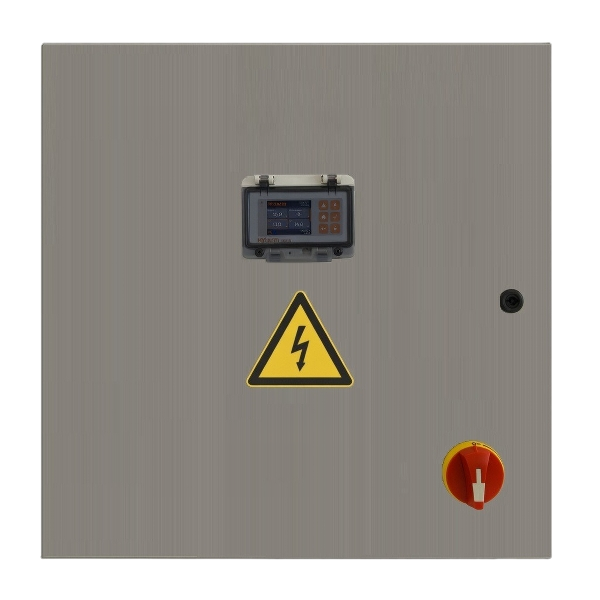

Caja de acero Inox 316L, resistente a los rayos UV, con grado de protección IP65.
-20÷40°C – Rh máx. 85% sin condensación.
| DATOS TÉCNICOS | |
|---|---|
| Tensión nominal | 230V ±10% 50/60Hz (1Ph + N + PE) 400V ±10% 50/60Hz (3Ph + PE) |
| Corriente del ventilador | Máx. 7A |
| Equipamiento | Interruptor general Interruptores automáticos de protección para cada ventilador individual Regulador FC400 Pantalla externa RB100 |
| Conexiones eléctricas | Bornes de resorte |
| CONDICIONES DE USO | |
|---|---|
| Temperatura operativa | -20÷40°C – Rh máx. 85% sin condensación |
| Temperatura de almacenamiento | -20÷40°C – Rh máx. 85% sin condensación |
| Vibraciones | menor de 1g (9,8 m/s²) |
| CAJA | |
|---|---|
| Montaje | A panel |
| Grado de protección | IP65 |
| Material | Acero Inox 316L |
| Resistencia a rayos UV | Sí |
| Color | - |
| Prensacables | M40/M32 (alimentación) M20 (ventiladores) |
| NORMATIVA | |
|---|---|
| Conformidad | 2014/35/UE (Baja Tensión) |
| Normas de referencia | CEI EN 60204-1 |
| CÓDIGOS DE PRODUCTO | DIMENSIONES | FIJACIÓN | |
|---|---|---|---|
| 10.009.01.0149 | QE7 400V 16A 2 FAN EC + MT + FC400 + RB100 + INOX | ? | ? |
| 10.009.01.0150 | QE7 400V 32A 4 FAN EC + MT + FC400 + RB100 + INOX | ? | ? |
| 10.009.01.0151 | QE7 400V 50A 6 FAN EC + MT + FC400 + RB100 + INOX | ? | ? |
| 10.009.01.0152 | QE7 400V 63A 8 FAN EC + MT + FC400 + RB100 + INOX | ? | ? |
| 10.009.01.0153 | QE7 400V 80A 10 FAN EC + MT + FC400 + RB100 + INOX | ? | ? |
| 10.009.01.0154 | QE7 400V 125A 12 FAN EC + MT + FC400 + RB100 + INOX | ? | ? |
| 10.009.01.0155 | QE7 400V 125A 14 FAN EC + MT + FC400 + RB100 + INOX | ? | ? |
| 10.009.01.0156 | QE7 400V 125A 16 FAN EC + MT + FC400 + RB100 + INOX | ? | ? |
| 10.009.01.0157 | QE7 400V 160A 18 FAN EC + MT + FC400 + RB100 + INOX | ? | ? |
| 10.009.01.0158 | QE7 400V 160A 20 FAN EC + MT + FC400 + RB100 + INOX | 1400x800x320mm | 1350x750mm |
RB100 es un visualizador remoto para los controladores producidos por Hyterm. Está equipado con 6 teclas y una pantalla gráfica TFT con resolución 320x240 píxeles, a color y retroiluminada por LED.
El FC400 es un controlador avanzado diseñado para regular la velocidad de ventiladores electrónicos montados en intercambiadores de calor de aletas. Se utiliza en una amplia gama de sectores, como la agricultura, HVAC, la industria de procesos y los centros de datos.
